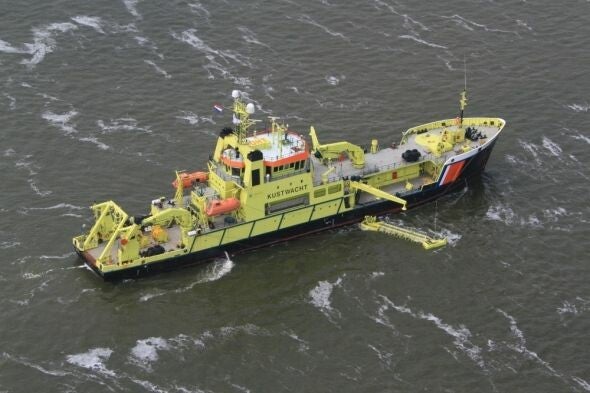

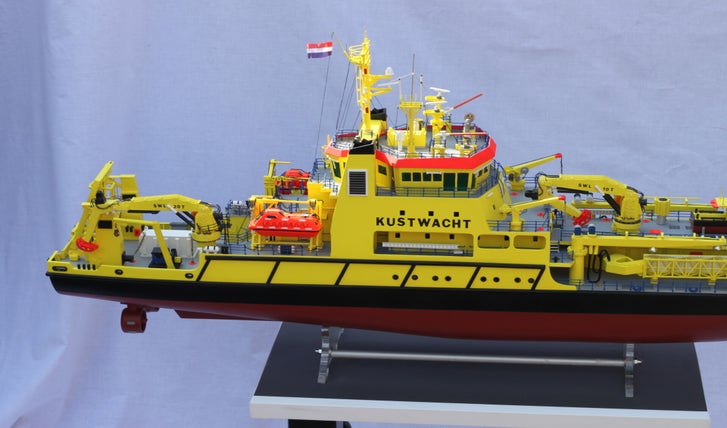

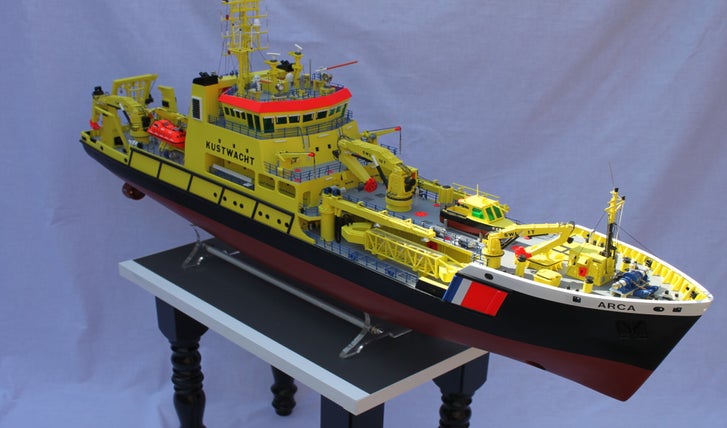

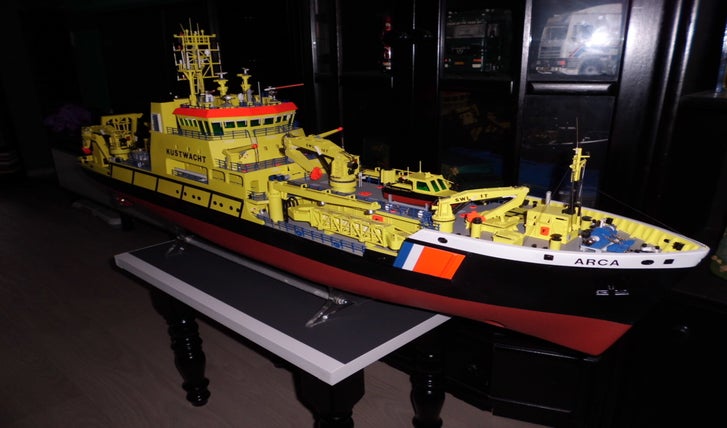

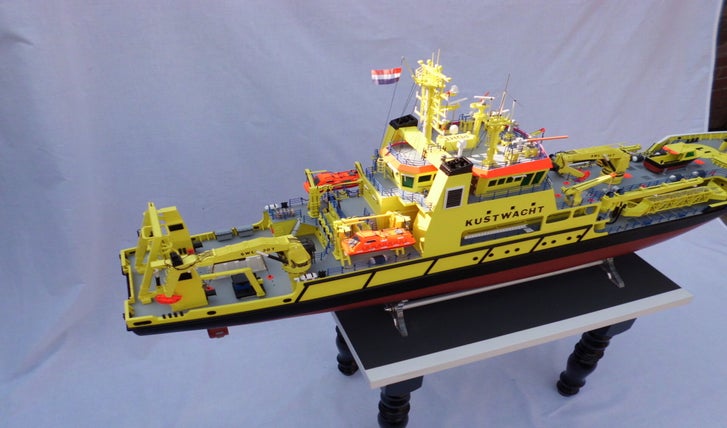

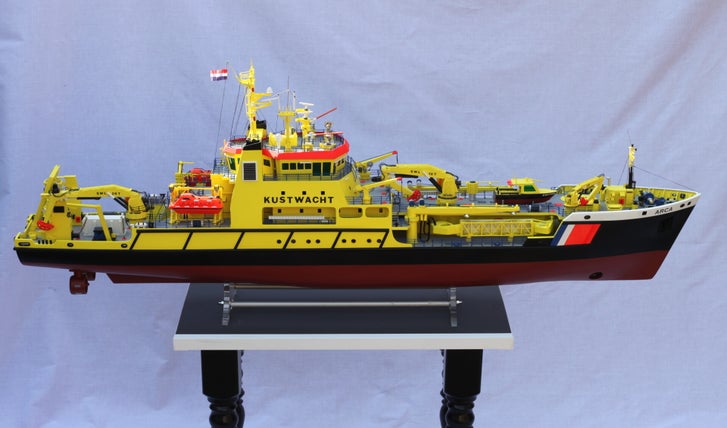

Kustwachtboot Arca.
**************************************************************************
Ms.Arca is een geavenceerde meet-olie berstrijdings vaartuig met onder andere twee veegarmen van elk 15 meter lang die olievlekken kunnen opruimen.
Daarnaast wordt de Arca ingezet voor onderzoek naar de zeebodem en het zee millieu.
Ook is het schip 24 uur per dag oproepbaar voor kustwacht taken en kan het worden ingezet voor handhavings - en ondersteuningstaken.
De Arca wordt ingezet bij oliebestrijding en doet daarnaast hydro-en oceanografisch onderzoek thuishaven Scheveningen.

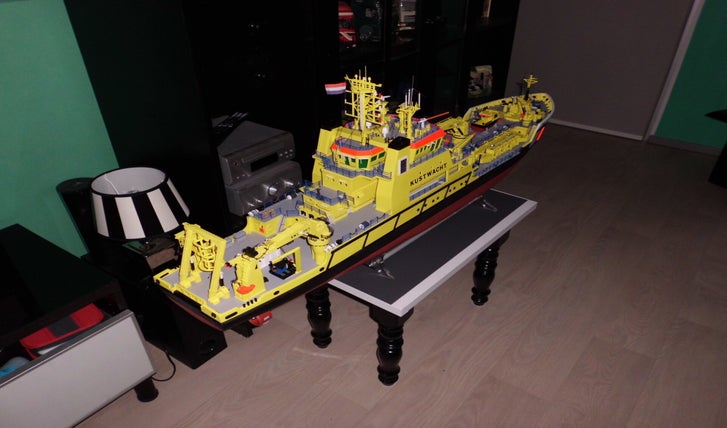

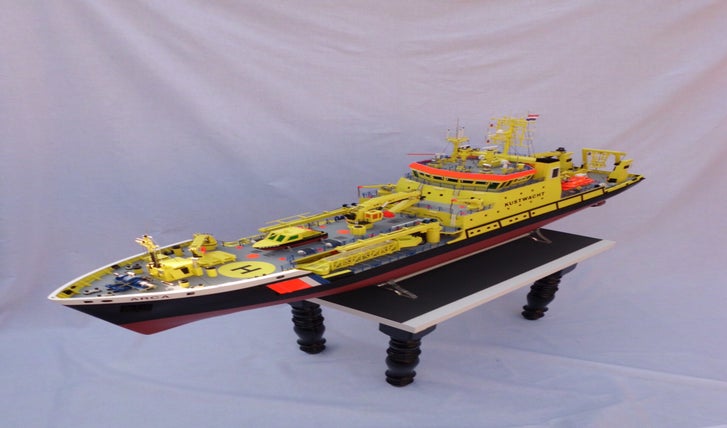

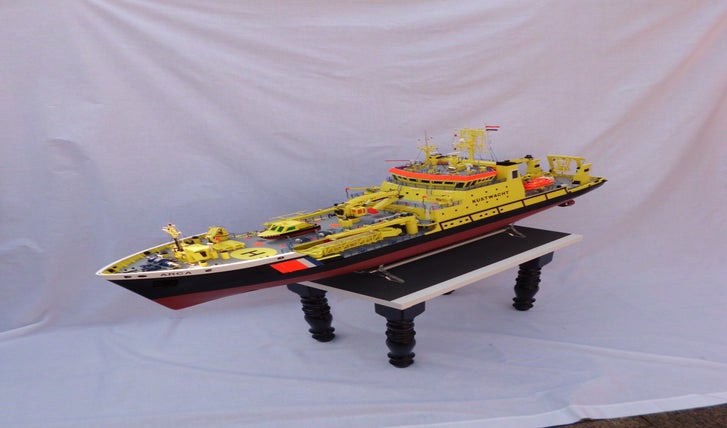

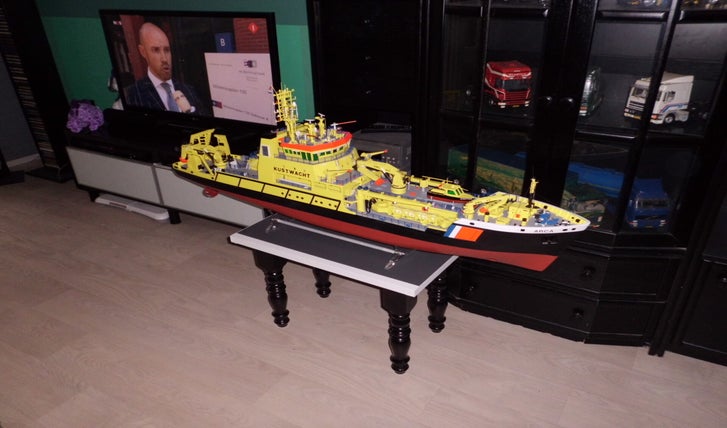

Bouw tijd 15 maanden lengte 1 meter 28 staat opgesteld bij mij thuis.
Bouw onderdelen hout, plastic en messing.
Gegevens van dit vaartuig.
naam Arca
Beherende instantie Rijksrederij
Bouwjaar 1998.
Thuishaven Scheveningen.
Lengte 83,20 meter.
Breedte 13,10 meter.
Diepgang 5,79 meter.
Voortstuwing 2*Indar,totaal 3355 pk.
Snelheid 13 knopen.
Bemanning 9 kopen,maximaal 21.

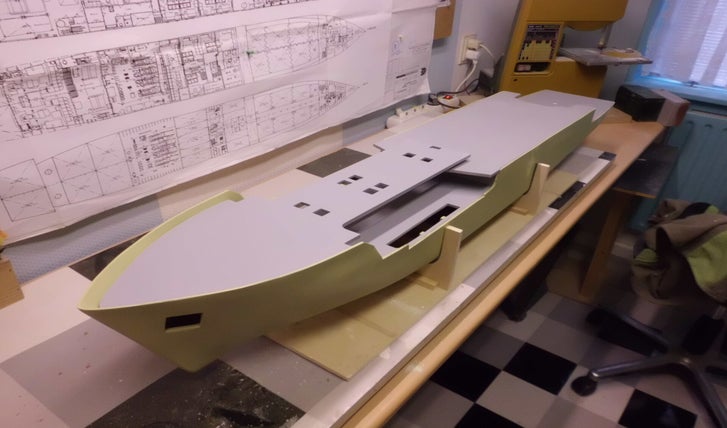

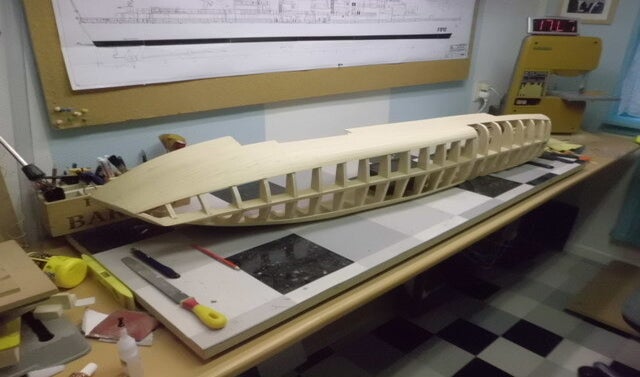

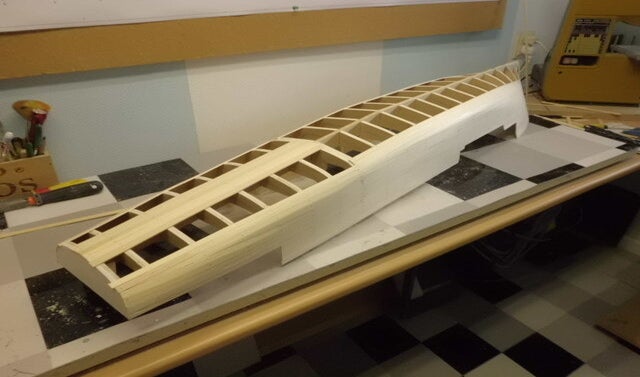

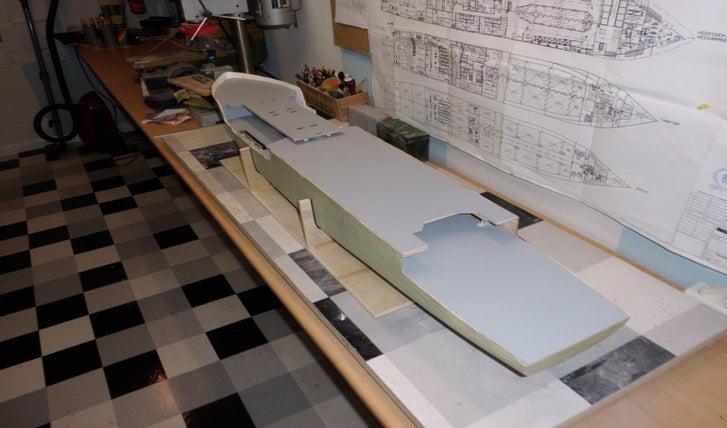

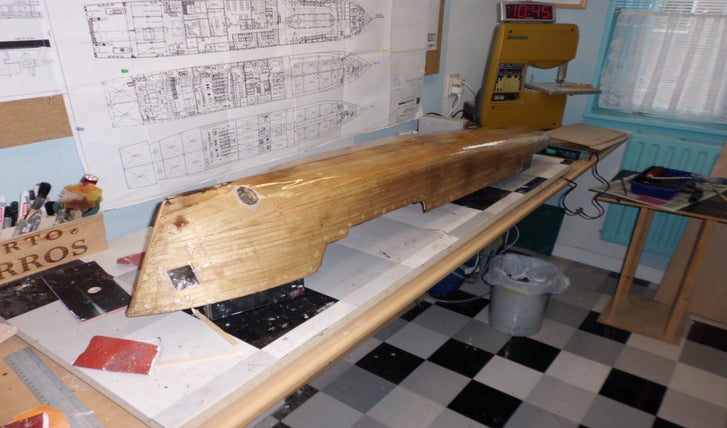

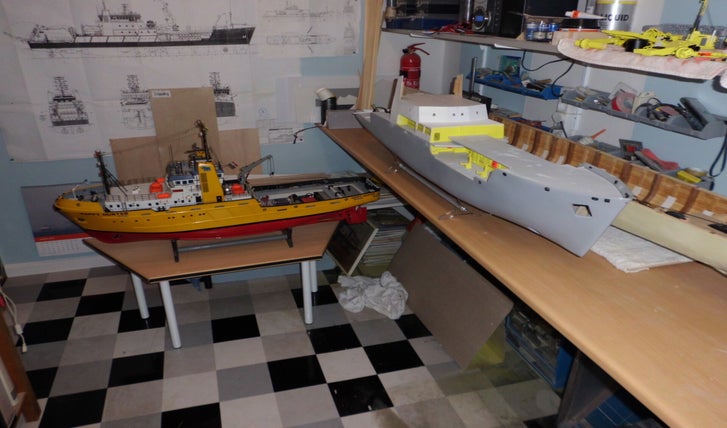

Om dit model te bouwen begin je met spantenplan deze kopieren naar maten hoeveel spanten dit model heeft, dan kan de kiel gelegd worden en de spanten er op plaatsen alles moet recht uitgelijnd worden daarna de vuren latjes van 2 mm bij 10 mm en 2 mm bij 5 mm plaatsen daarna de verschillend deken pas maken op foto zijn dat er 4.

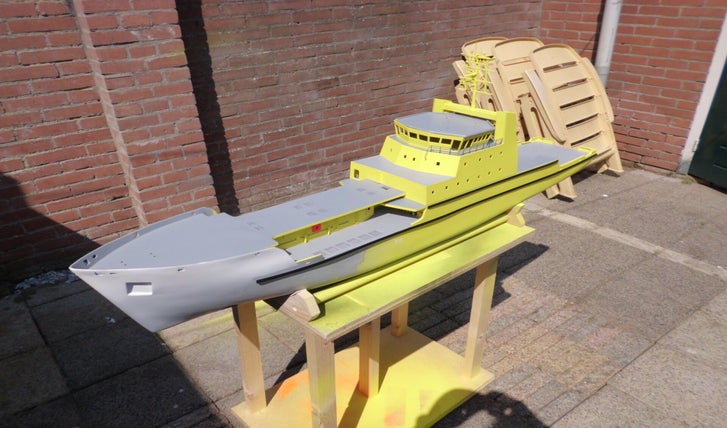

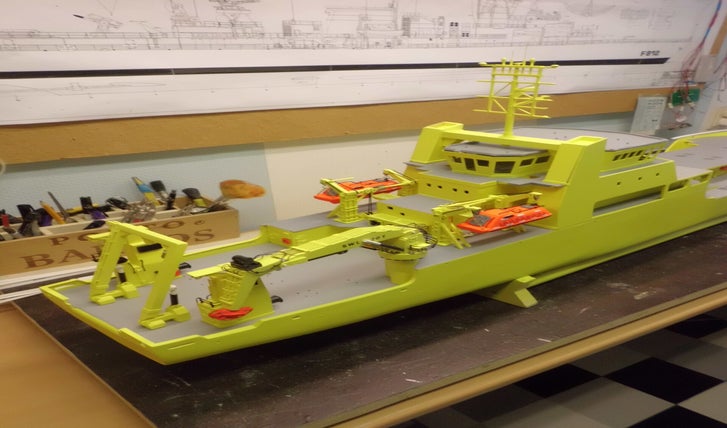

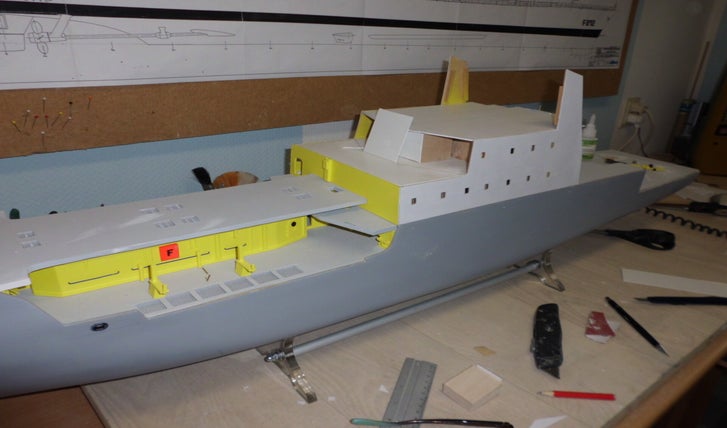

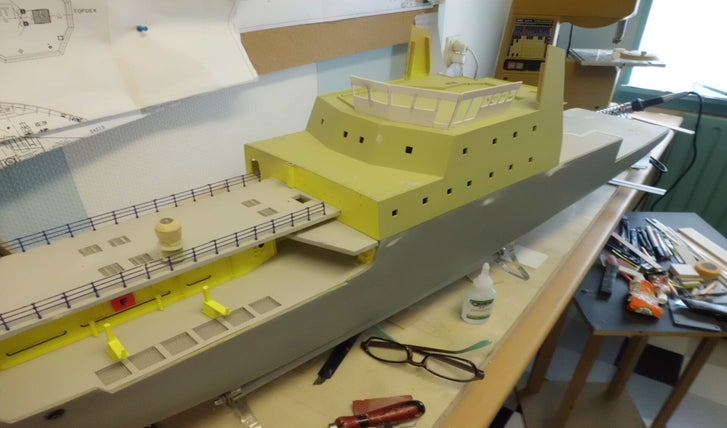

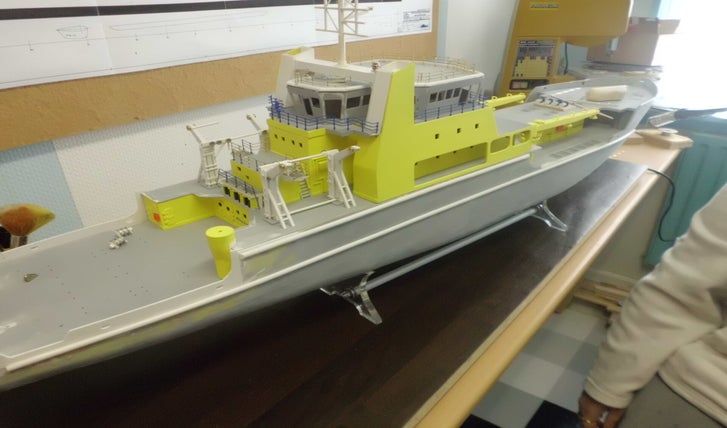

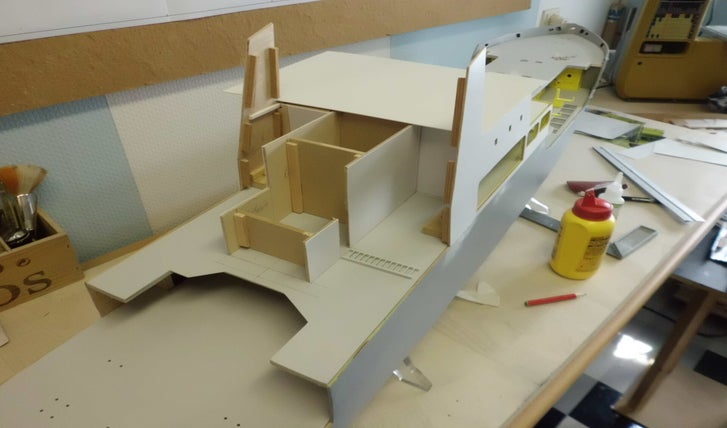

Op deze foto komt de brug al aardig naar voren ook de davids voor de redding sloepen af gemaakt dat op volgende foto het borg hout plaatsen deze zit met pennen in de strip geboord en ook in de romp zodat je hem er in kunt schuiven dit is de beste methode om hem er strak afgespoten er op te kunnen schuiven met een druppeltje lijm.

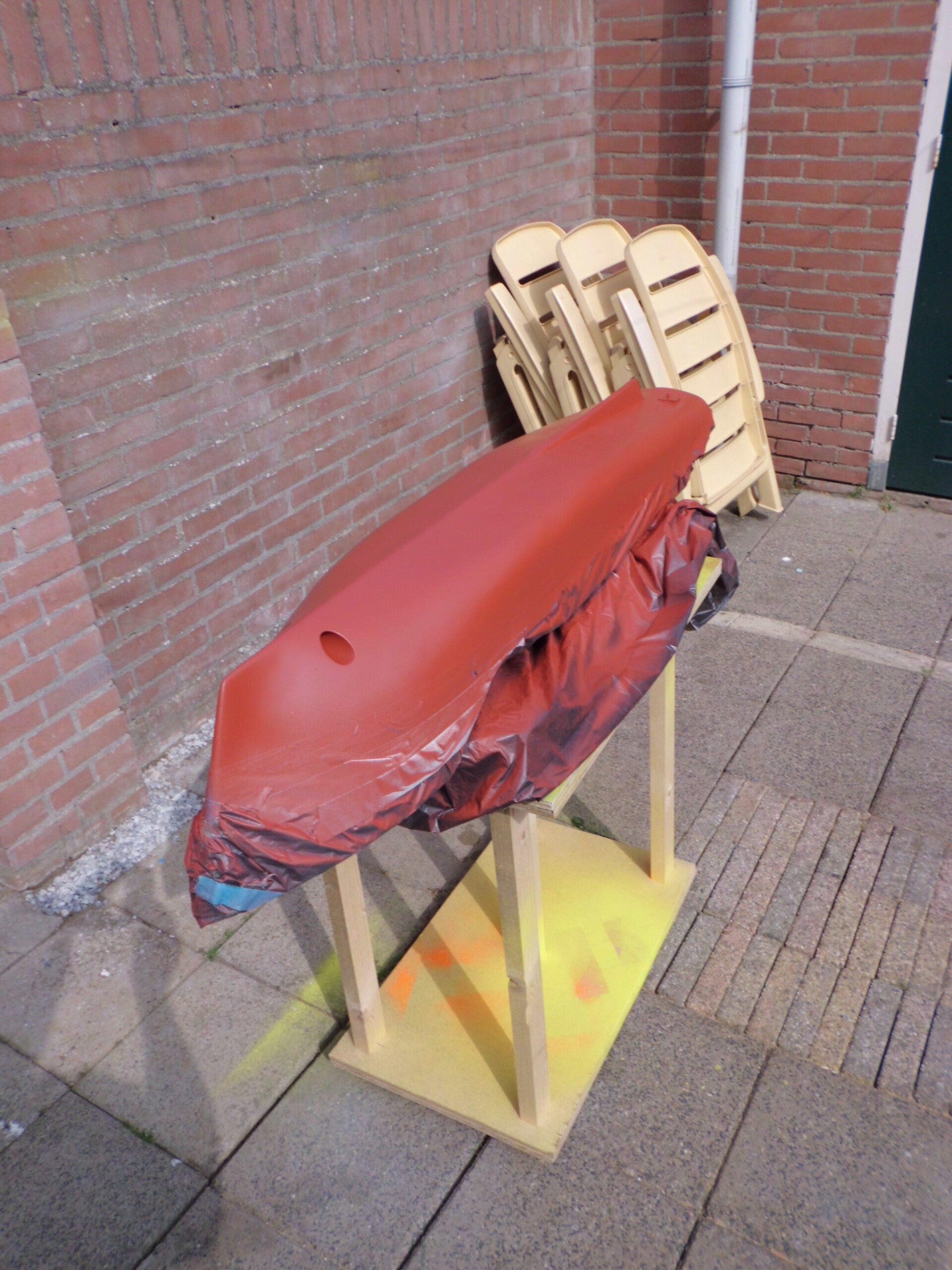

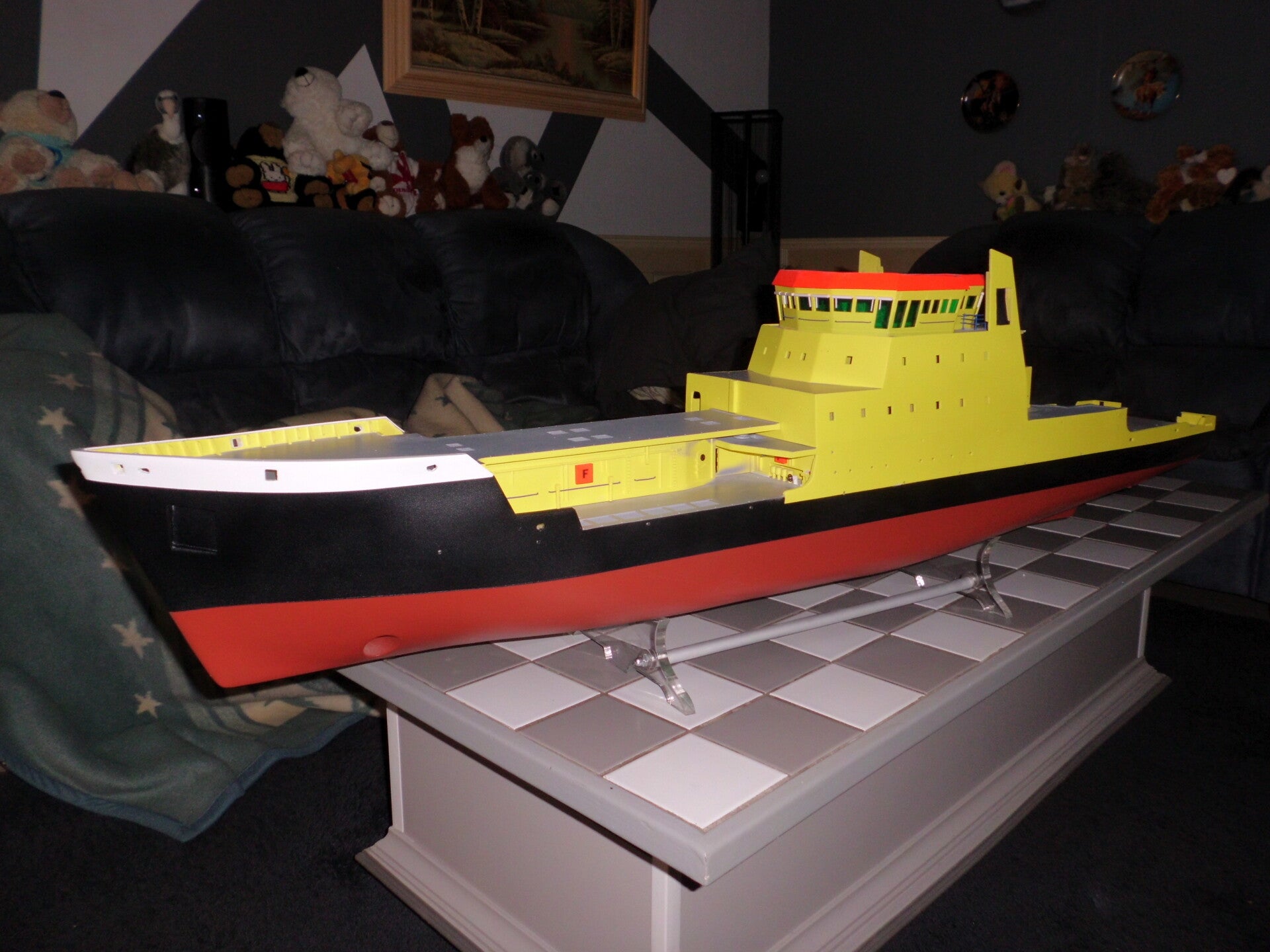

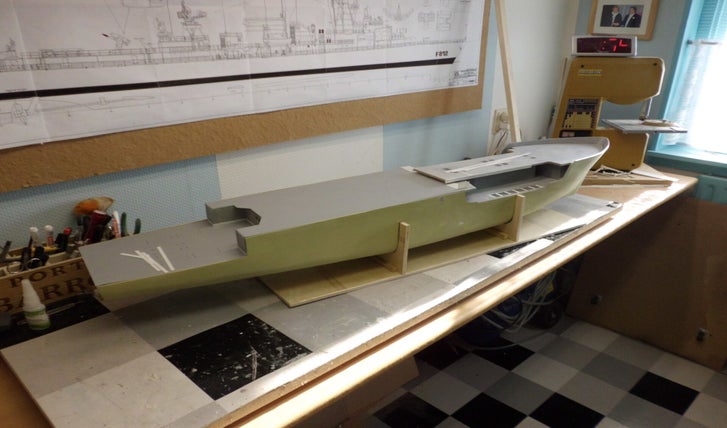

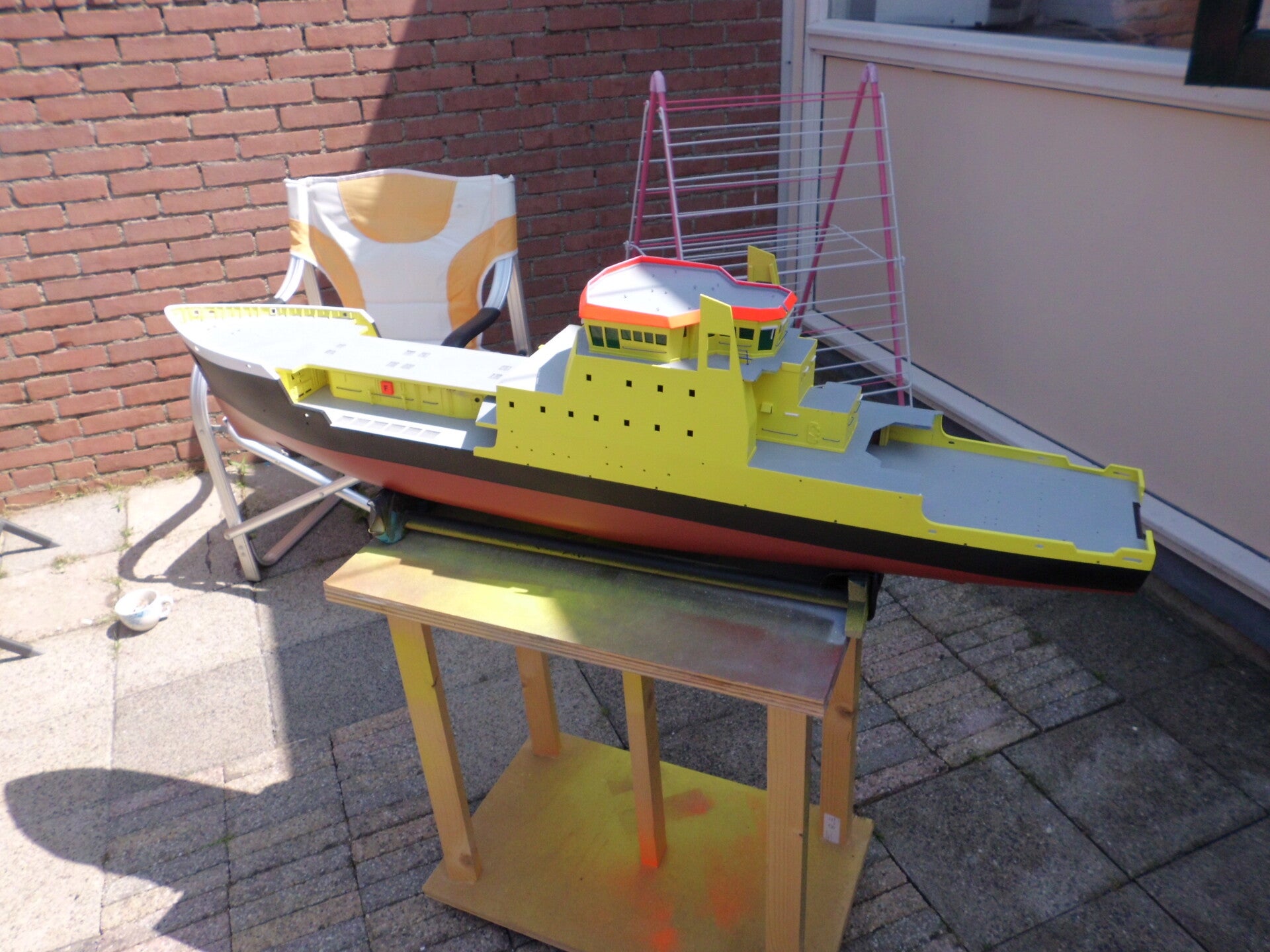

Na veel inpak werk is toch de romp toch geslaagd met 2 K auto lak.

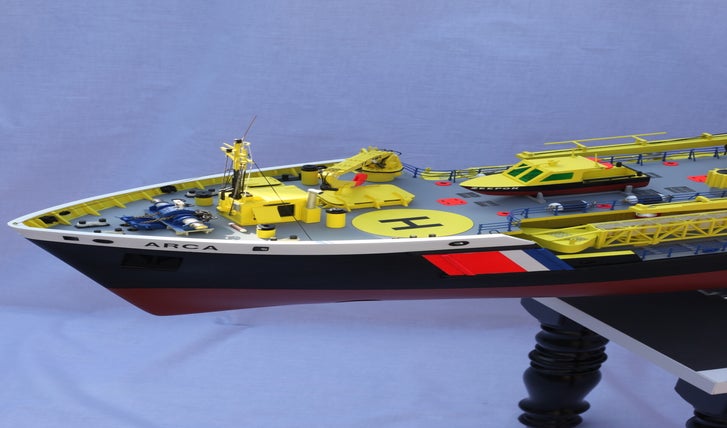

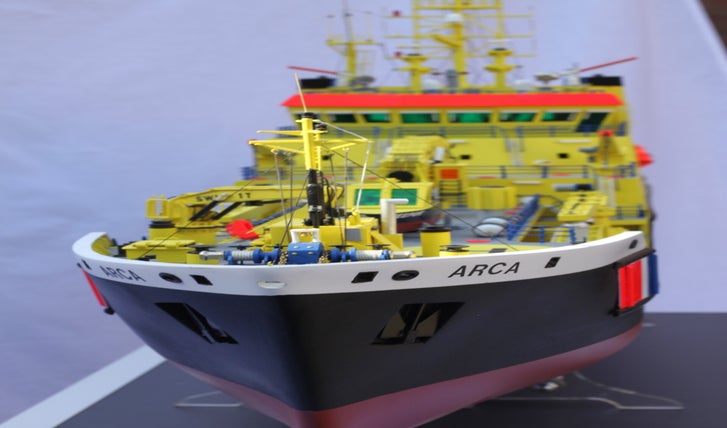

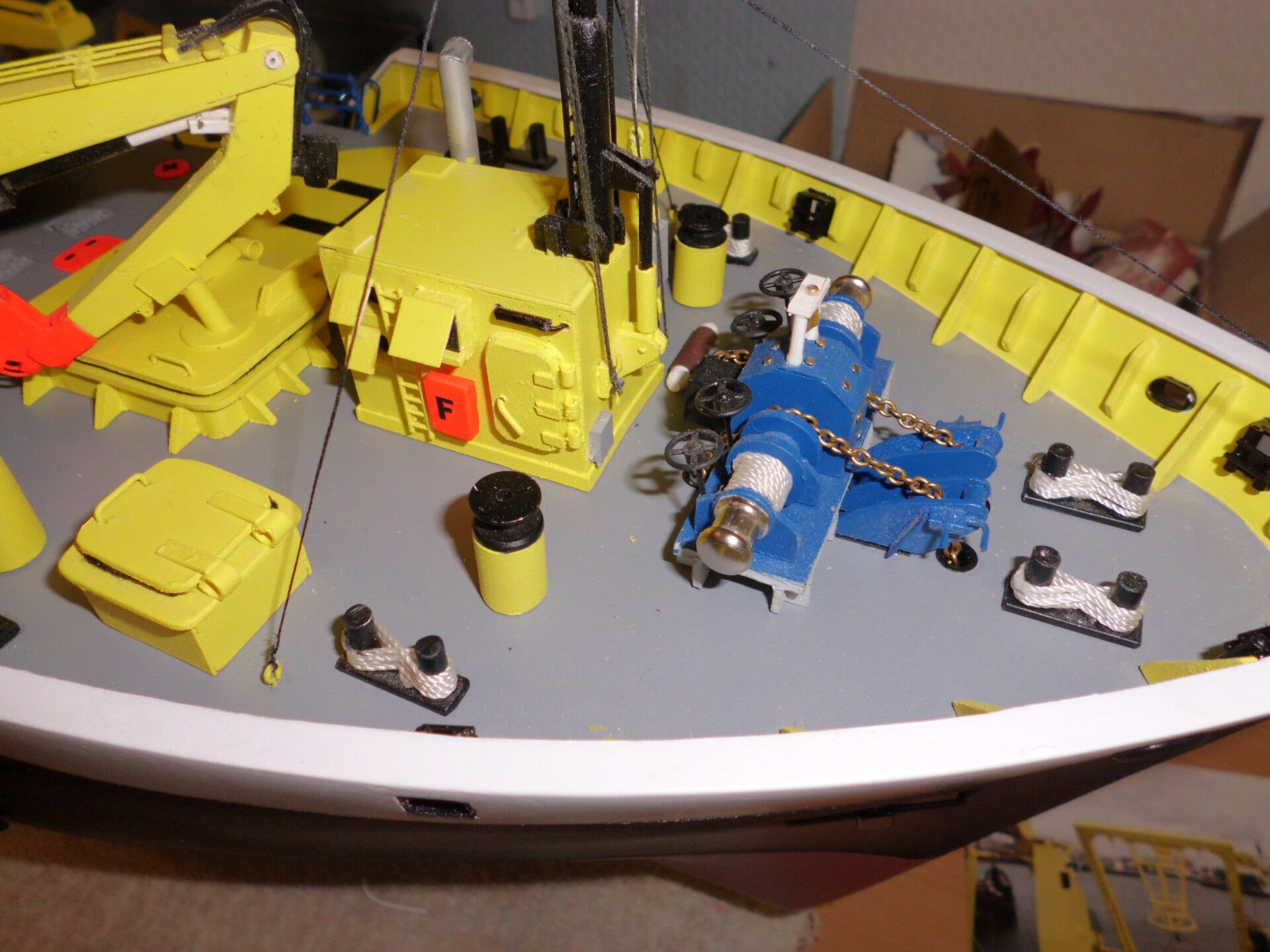

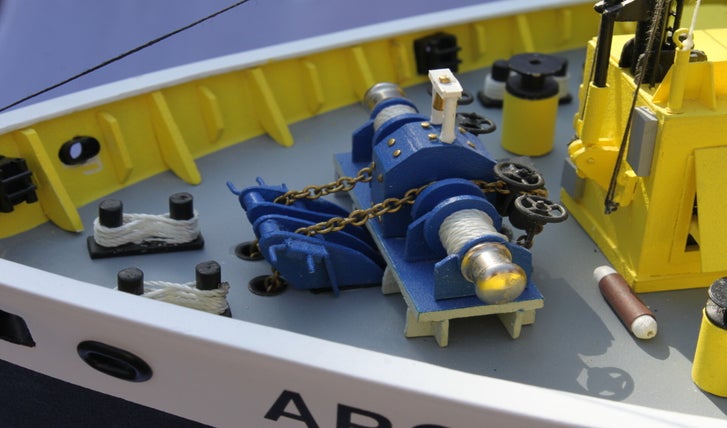

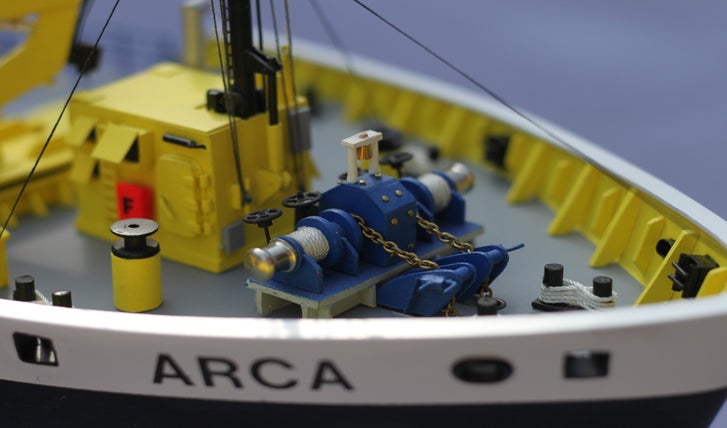

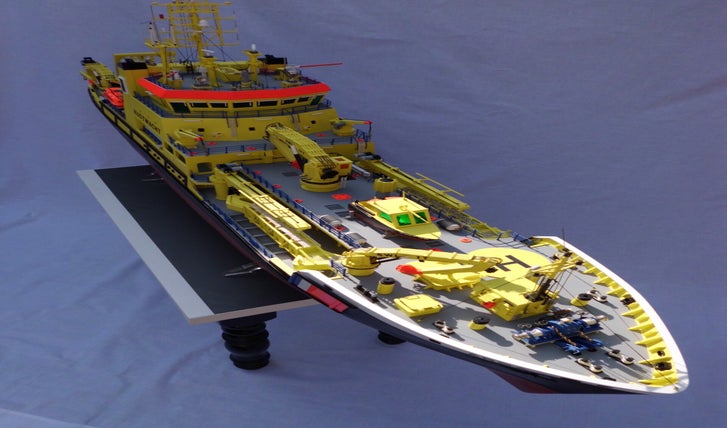

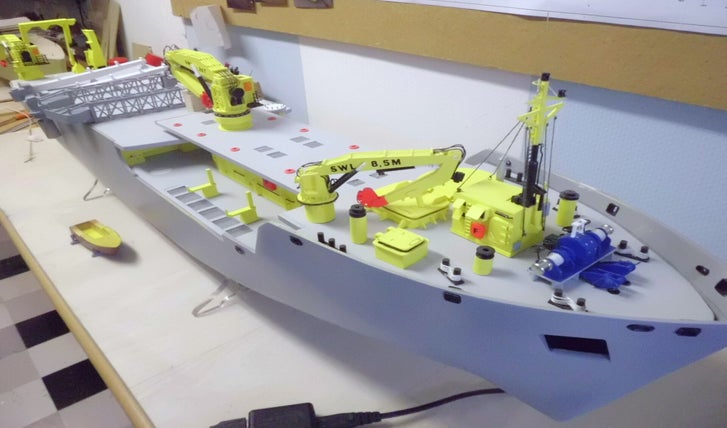

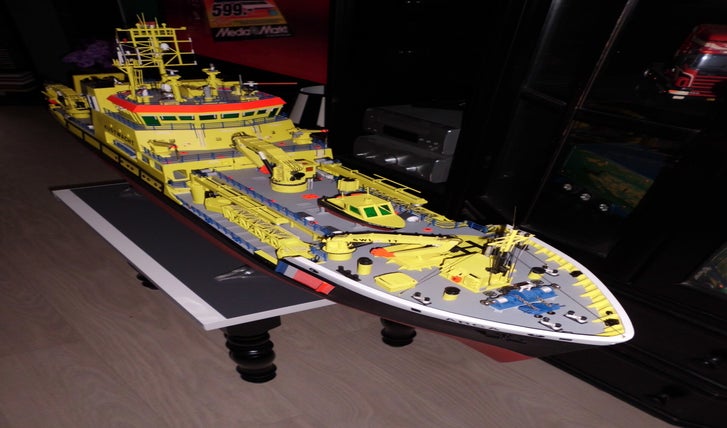

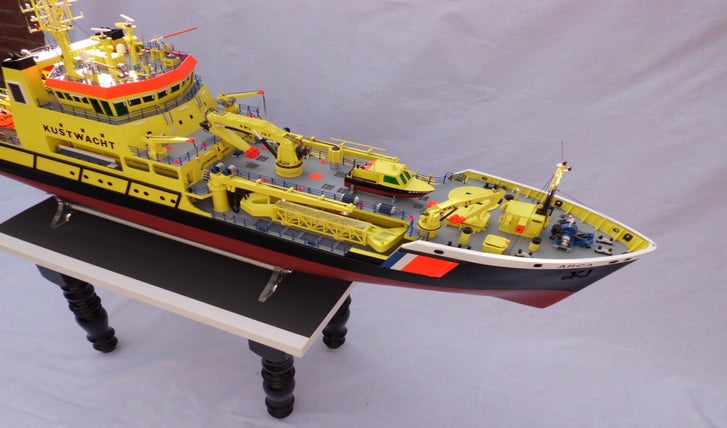

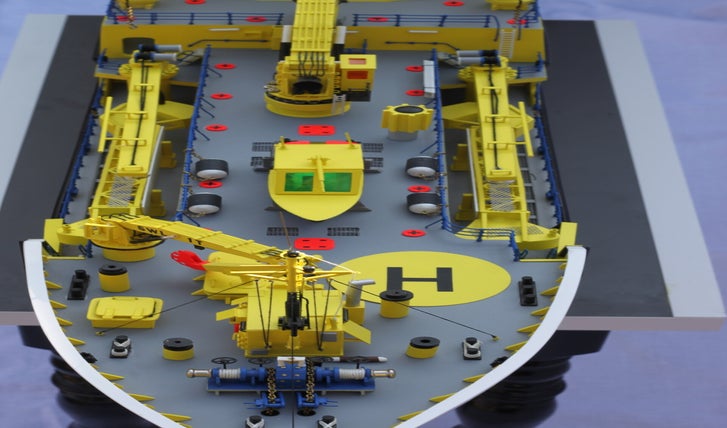

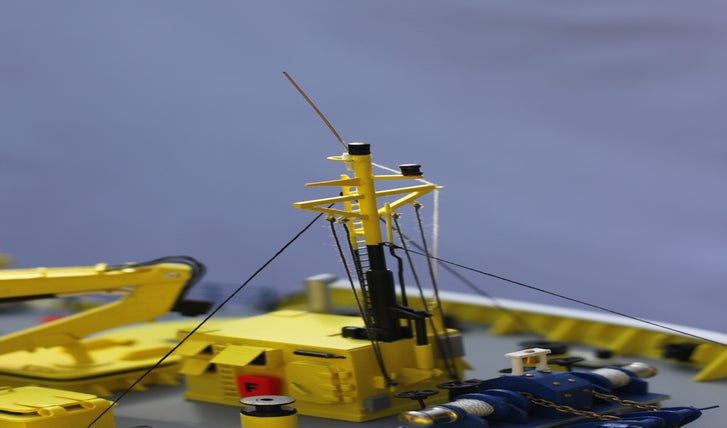

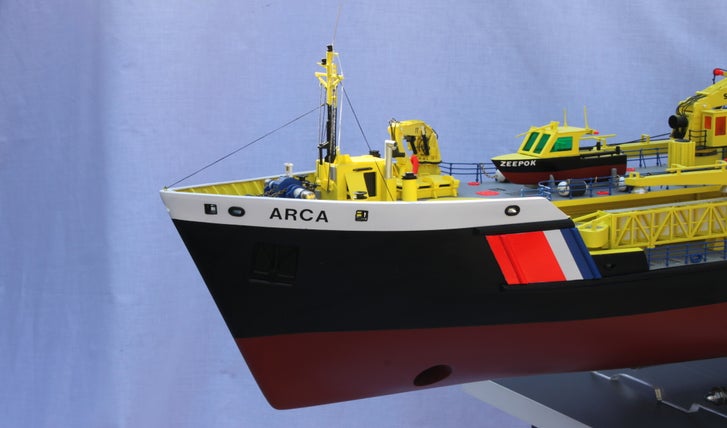

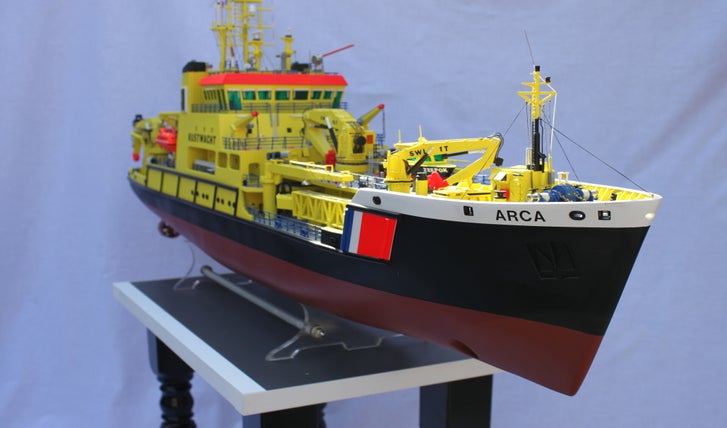

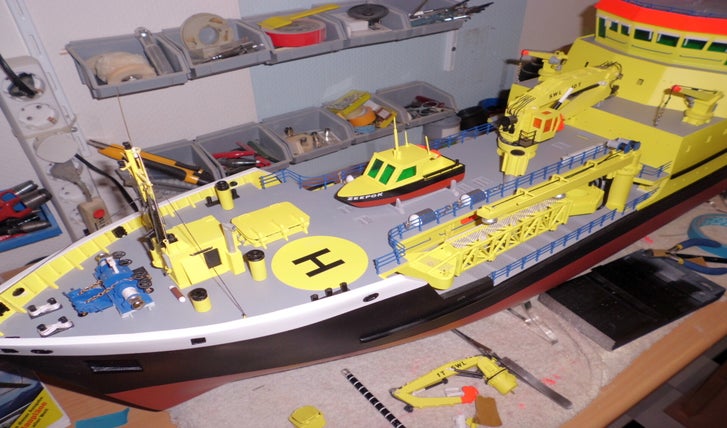

Hier de voor boeg van de Arca zelf gemaakte anker winch, bolders, luiken, kraantje en voormast.
Ook de boeg rand mooi uitgezaagd en pas geslepen.

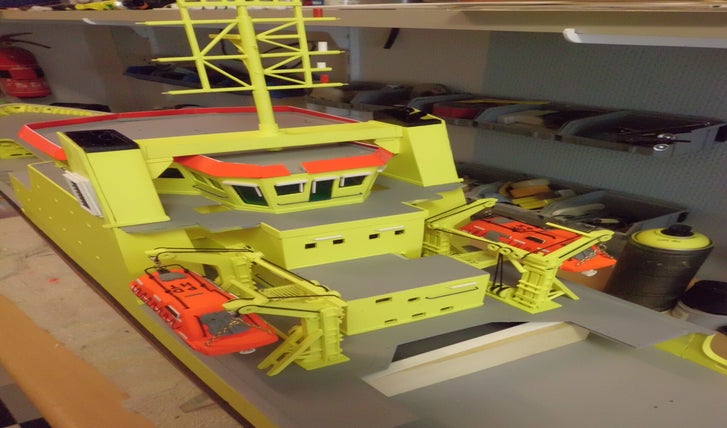

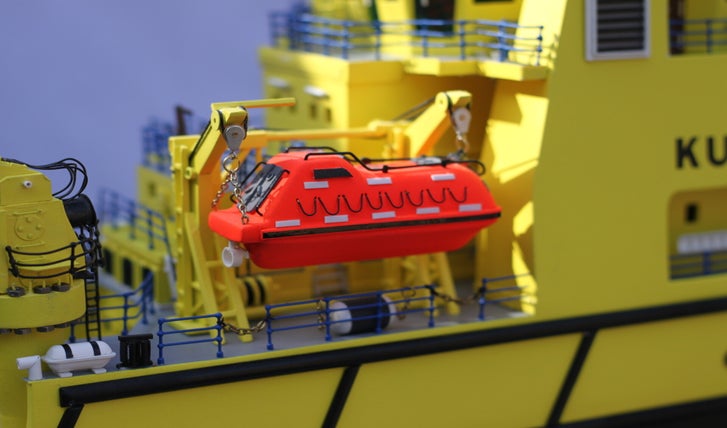

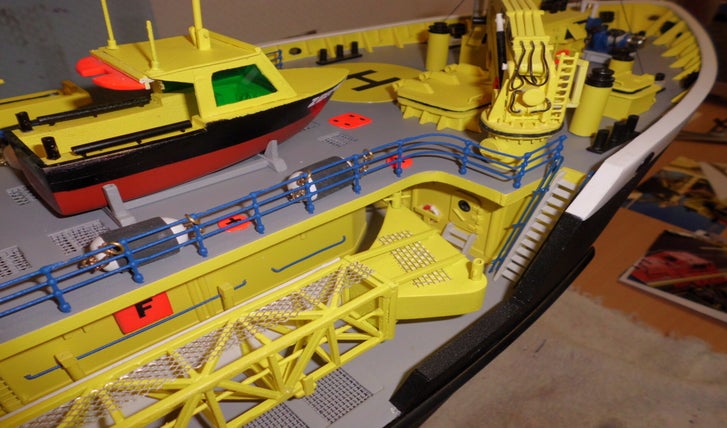

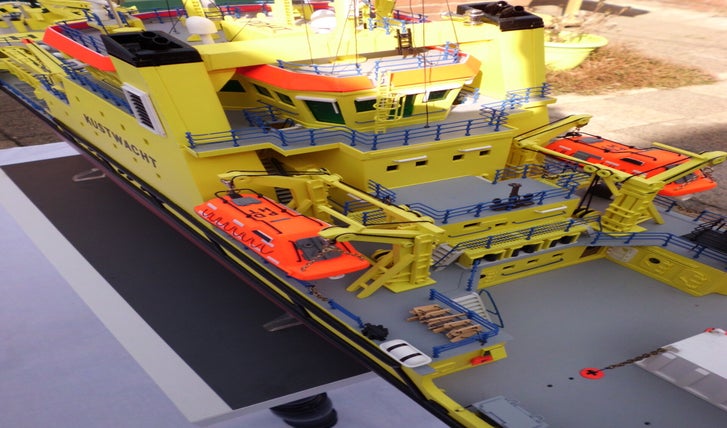

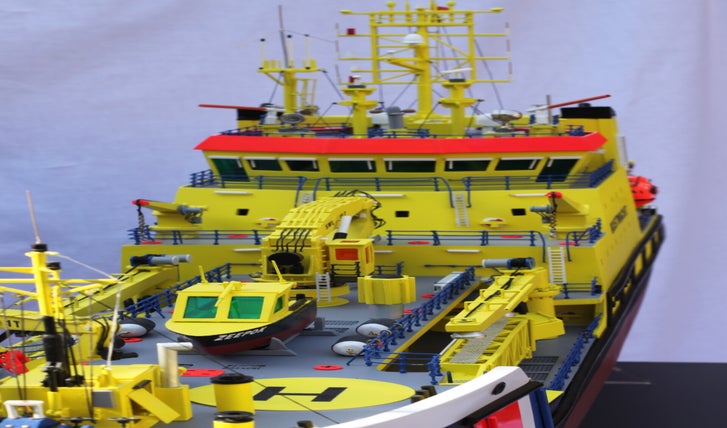

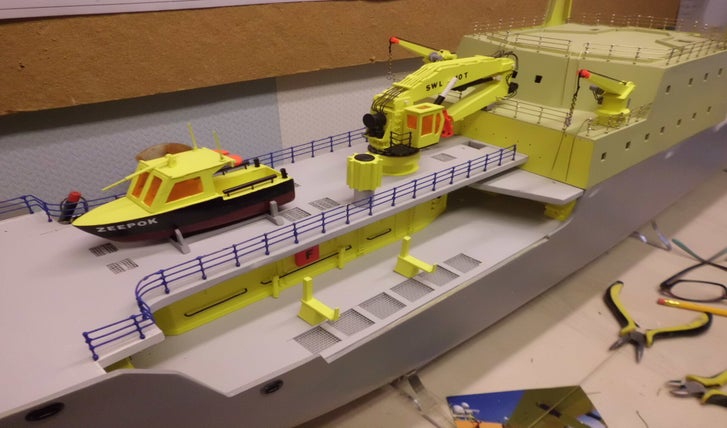

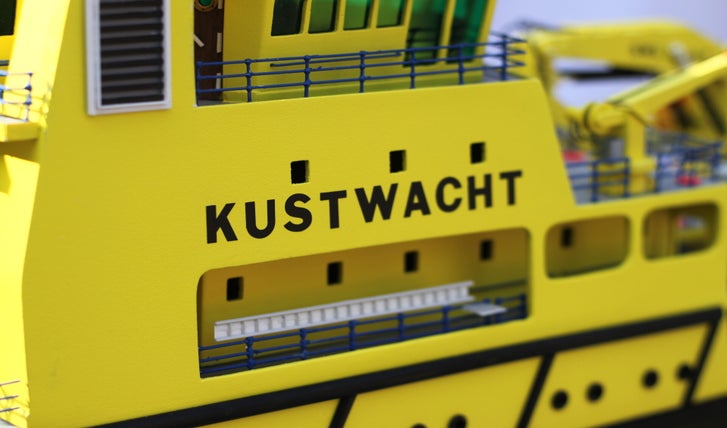

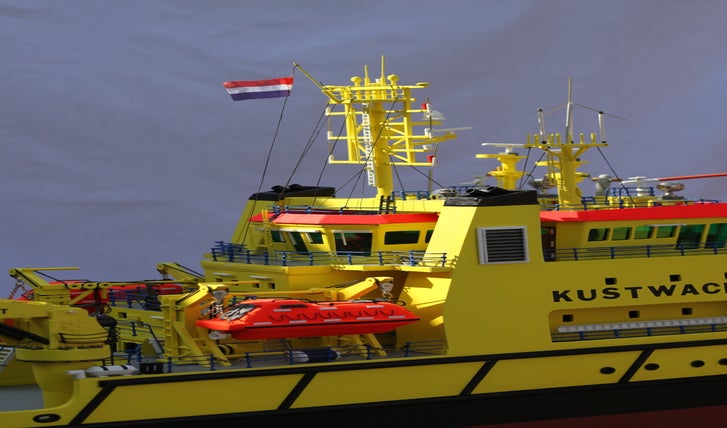

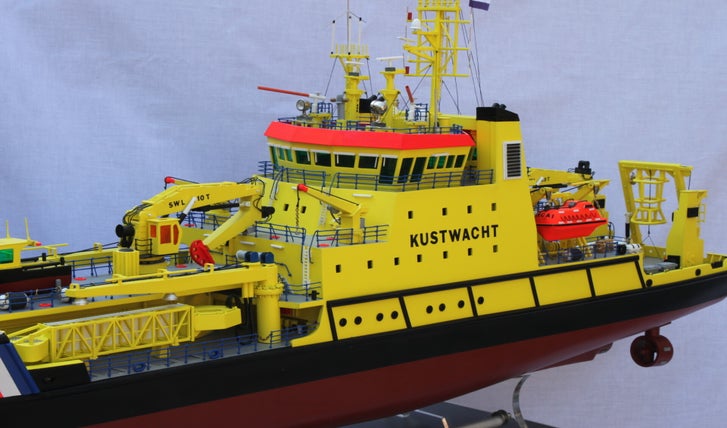

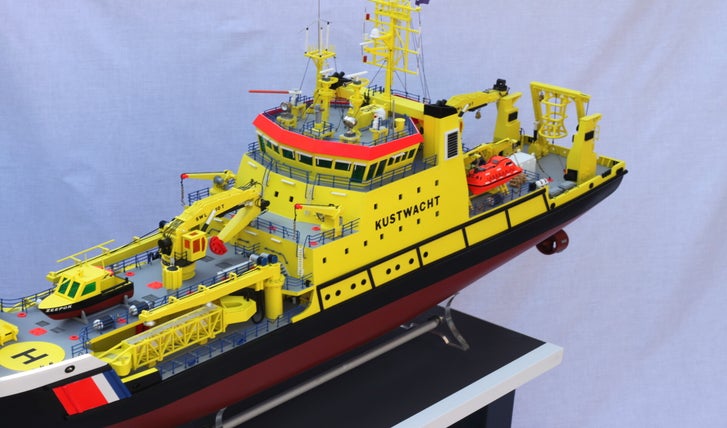

Deze foto is de brug af ook het boven dek de reddingssloepen met takelgaren en ketting vast gezet ook de blauwe railingen eerst op maat gebogen dan vast gesoldeerd af gespoten en terug gezet met druppeltje lijm zo wordt het super strak.

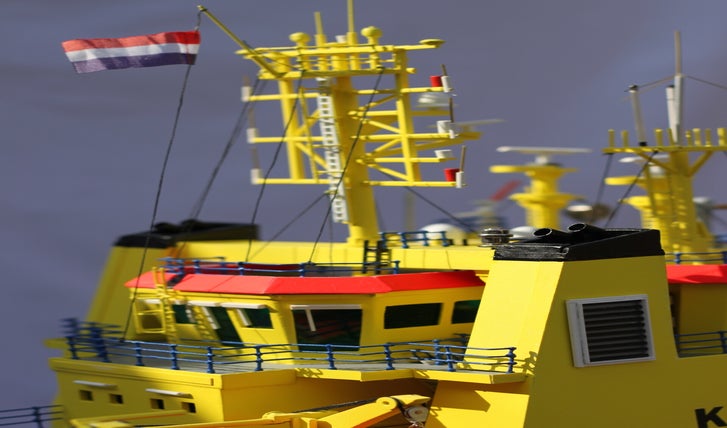

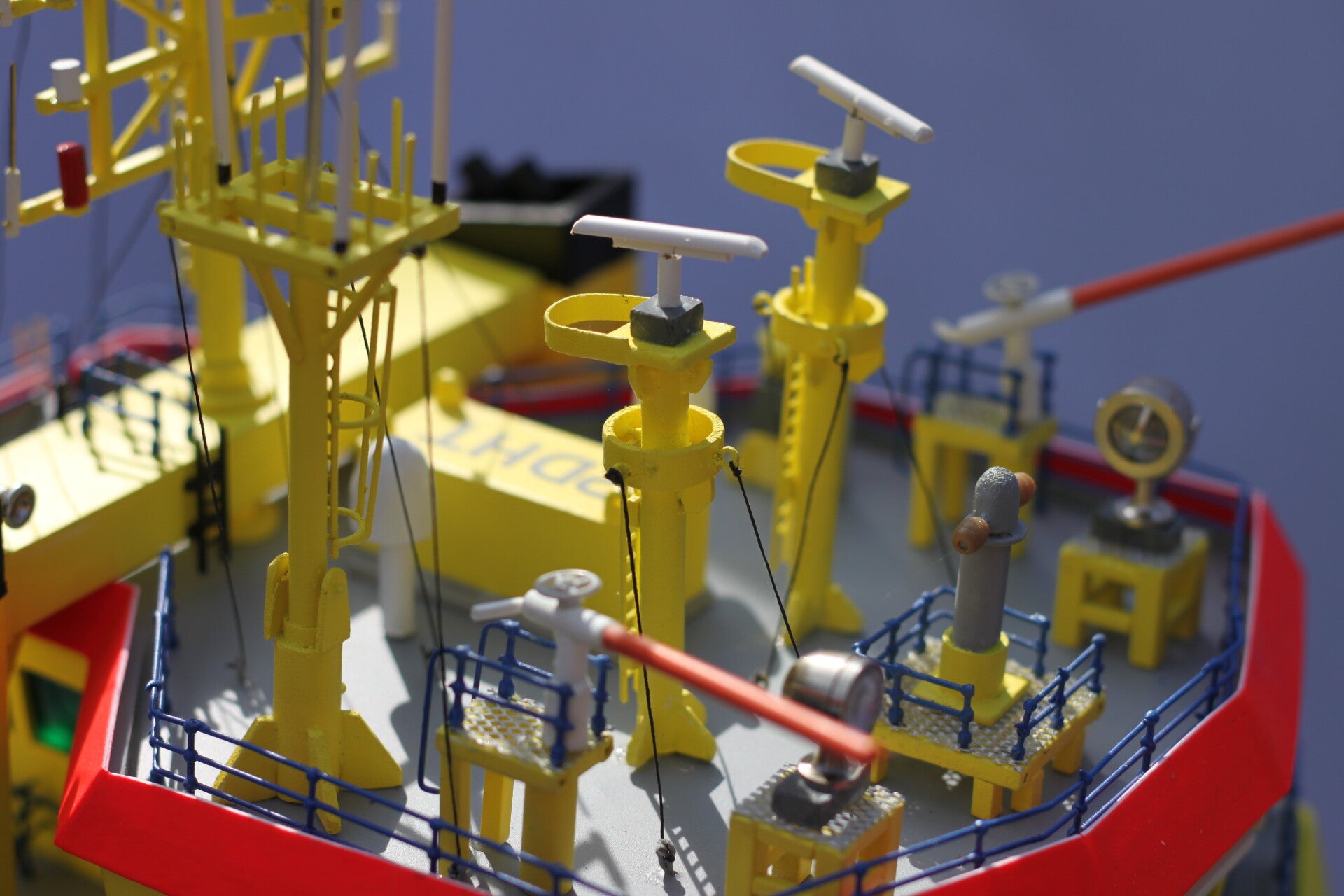

Op de brug de brandblussers, radars, schijnwerpers en mast enz.

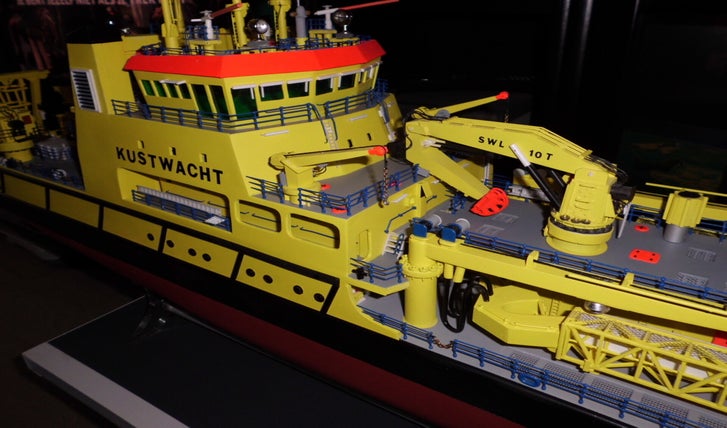

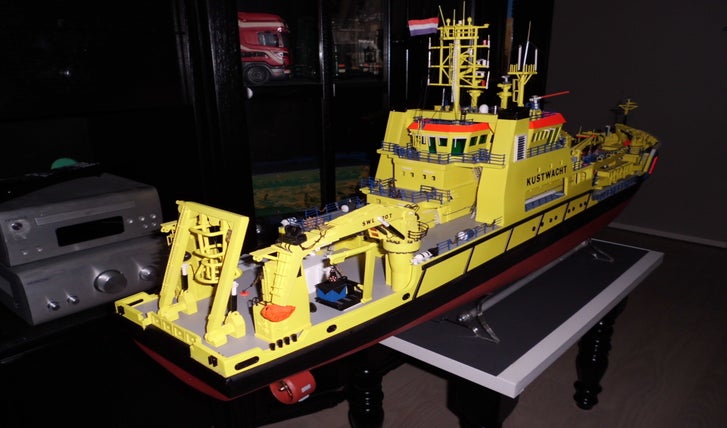

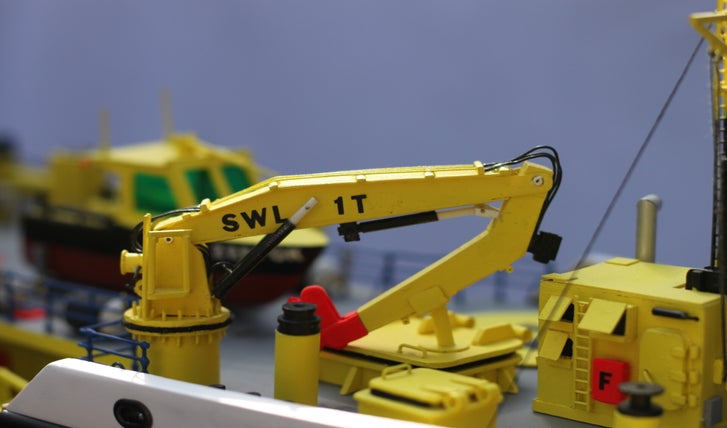

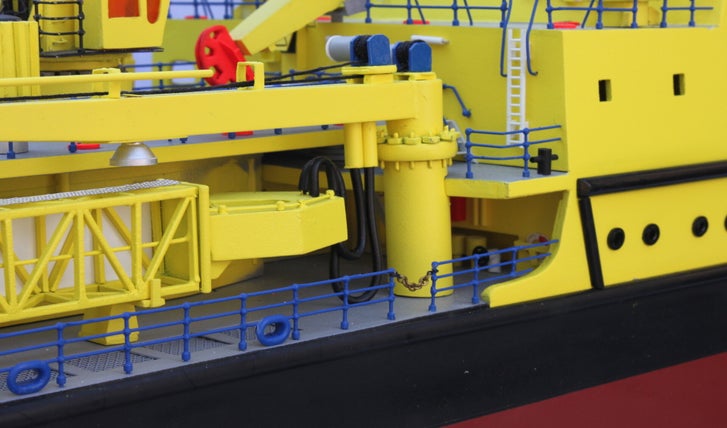

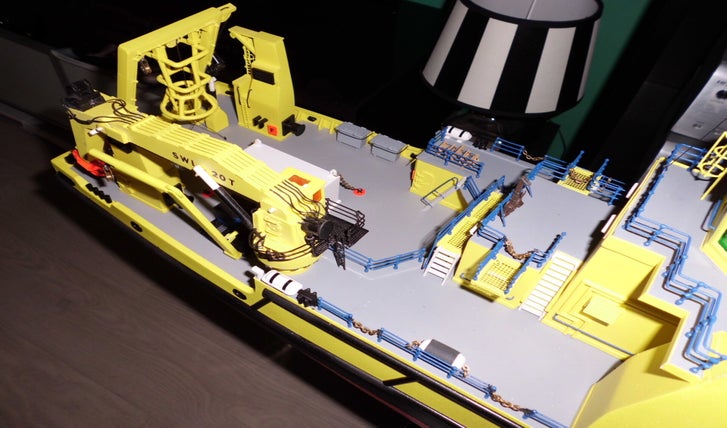

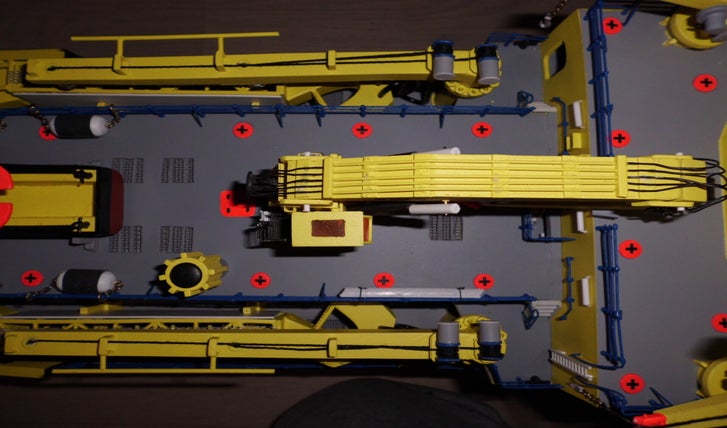

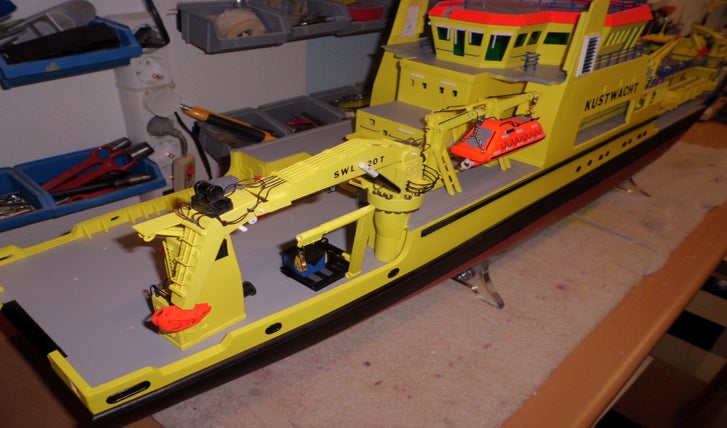

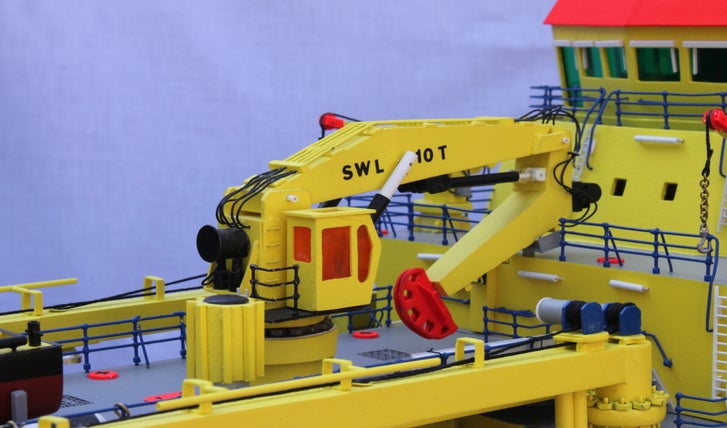

In de midden van het schip de veeg armen met kraan ook nog met olie rasters om dit af te voeren bij begin van de kraan de rubberen afzuig pijpen.

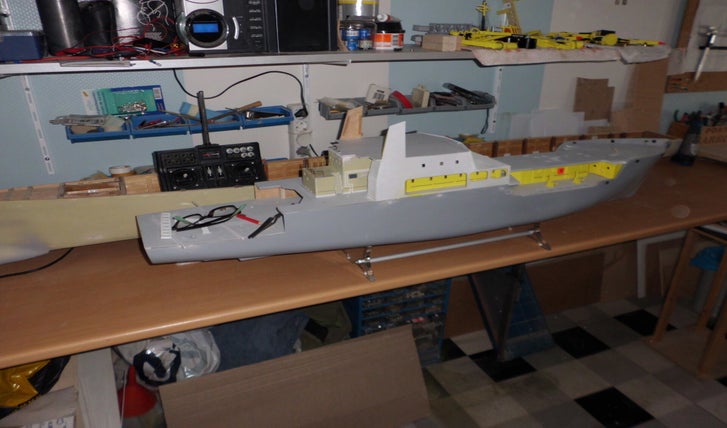

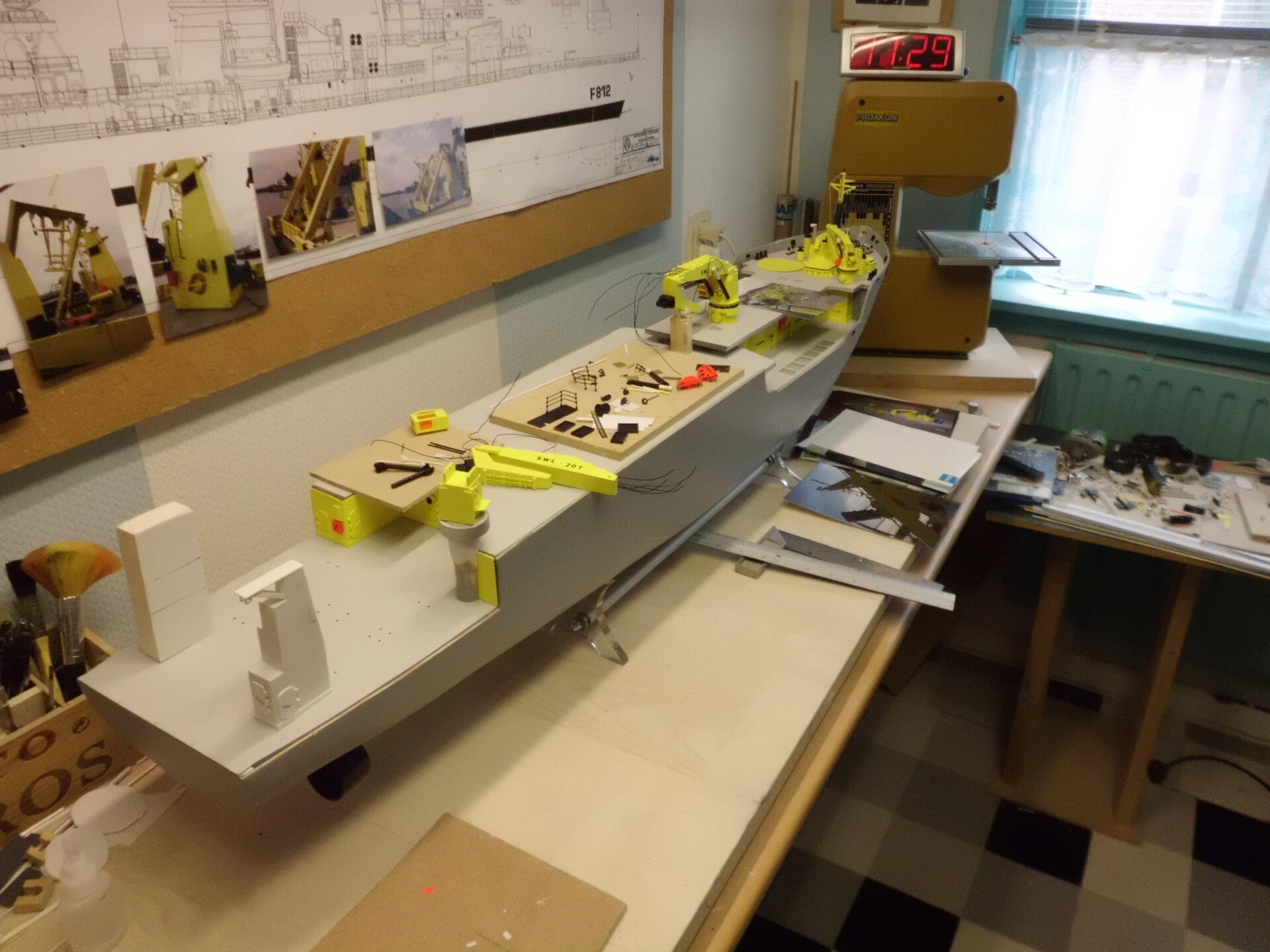

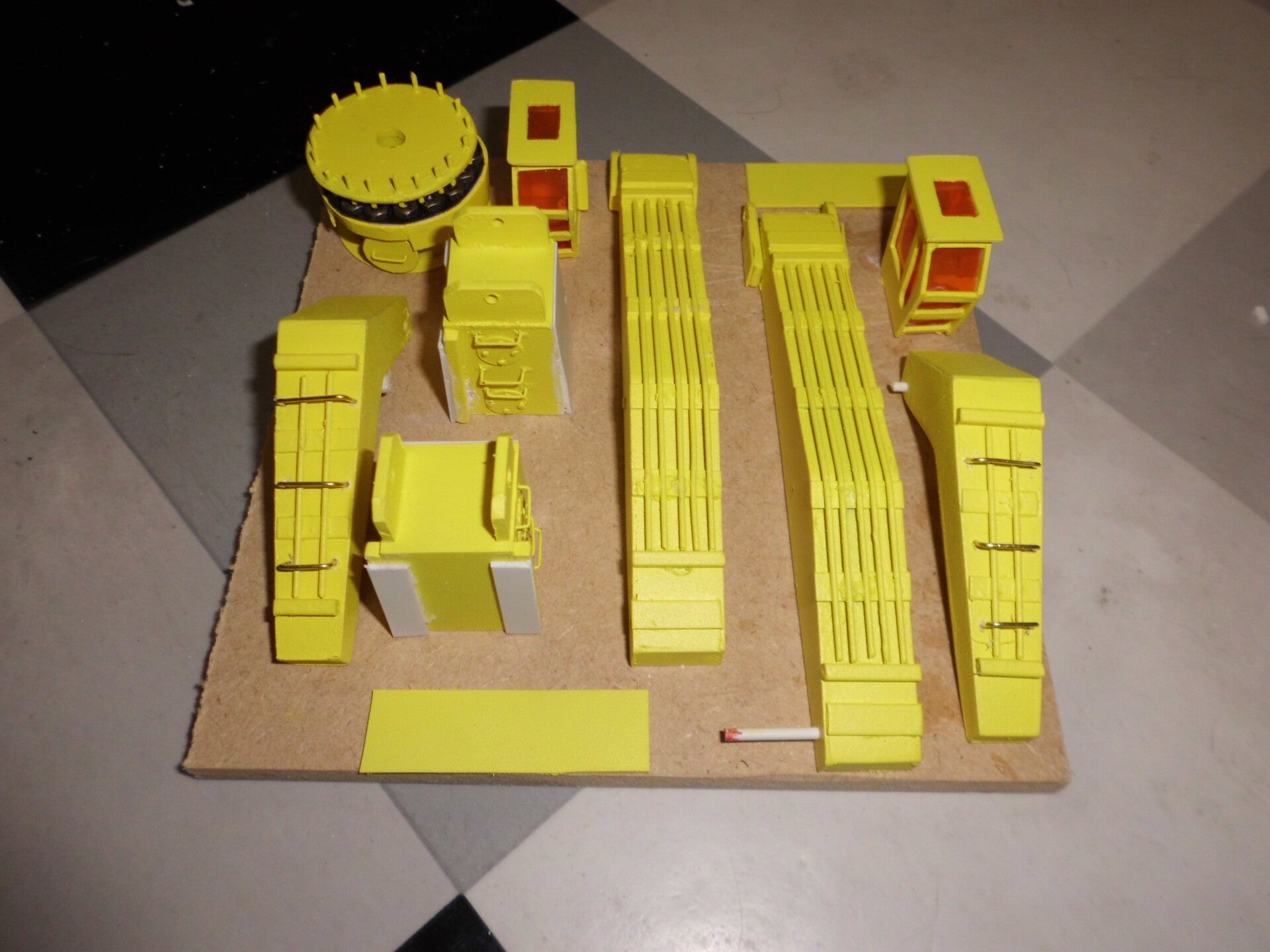

Hier nog een paar foto's van de bouw van de Arca.
PS : dit model is ook te koop. Mob 0657253501.
Hier nog paar foto,s van de bouw van dit schip.
