Le Soleil Royal.
*****************************************************************
Le Soleil Royal is een Frans fregat uit 1669.
De Soleil Royal was een Frans 104 - kanonnenschip, het vlaggenschip van Admiraal Tourville.
Ze werd gebouwd in Brest tussen 1668 en 1670 door Ingenieur Laurant Hubac.
In 1692 op 12 mei,met nu 104 kanonnen aan boord,verliet ze Brest en voerde ze een vloot van 45 schepen aan, op de 29e ontmoeten het squadron een 97- sterke Engelsen Nederlandse vloot in de slag bij Barfleur.
Ondanks numerieke minderwaardigheid vielen de Franse aan, maar werd gedwongen te vluchten ne een grootschalige strijd me zware schade aan beide kanten tot gevolg de Soleil Royal was te zwaar beschadigt om terug te keren naar Brest en werd samen met de Admirable en Triomphant in Cherbourg gestrand voor reparaties.
Algemeen,
Water verplaatsing 1630 ton. Droogte 7,64 meter.(25,1 voet).
Lengte over alles 61 meter. (200 voet). Voortstuwing Zeilen.
Straal 15,64 meter. Bewapening 104 kanonnen 36 ponders ,18 ponders en 12 ponders.
Hier begint het bouw project van de Le Soleil Royal 1669 begin datum 24 september 2021.
Om te beginnen met grof uitknippen van de spanten en plank ze vervolgens op multiplex 8 mm dik hout met foto lijm.
Daarna ook weer grof uit zagen.
Als dit gebeurt is de spanten op de bandschuur machine afslijpen op de lijnen van de spanten.
Dan de spanten eerst op de kiel plaatsen en daarna de binnen kant van de spanten uitzagen voor de kanonnen dekken.
De spanten zo goed als uitgezaagd ben begonnen met de twee kanon deken uit te zagen en te plaatsen heb hier voor mdf 3 mm plaat gebruikt dit buigt makkelijker in verband met de zeeg van het model.
3e bovenste kanonnen dek gemaakt van 1 mm berken triplex daar komen de echte kanonnen op te staan deze dunnen plaat kan gemakkelijk buigen voor de bolling van het dek.
laatste foto zijn 4 dekken waar 6*6 mm vuren hout ingelijmd worden maar eerst 3 mm gaatje boren voor kanon .
ik heb balsa hout 6*6 mm balkjes boven en onder de plaat gelijmd zo heb ik meer vlees voor vuren balkje er in te lijmen.
Ook de kiel heb ik alvast in de porie vuller gezet het moet toch gebeuren waarom wachten.
Nu alles weer in elkaar zetten en weer verder uitlijnen daarna kunnen de spanten op de kiel geplaatst worden en vast zetten.

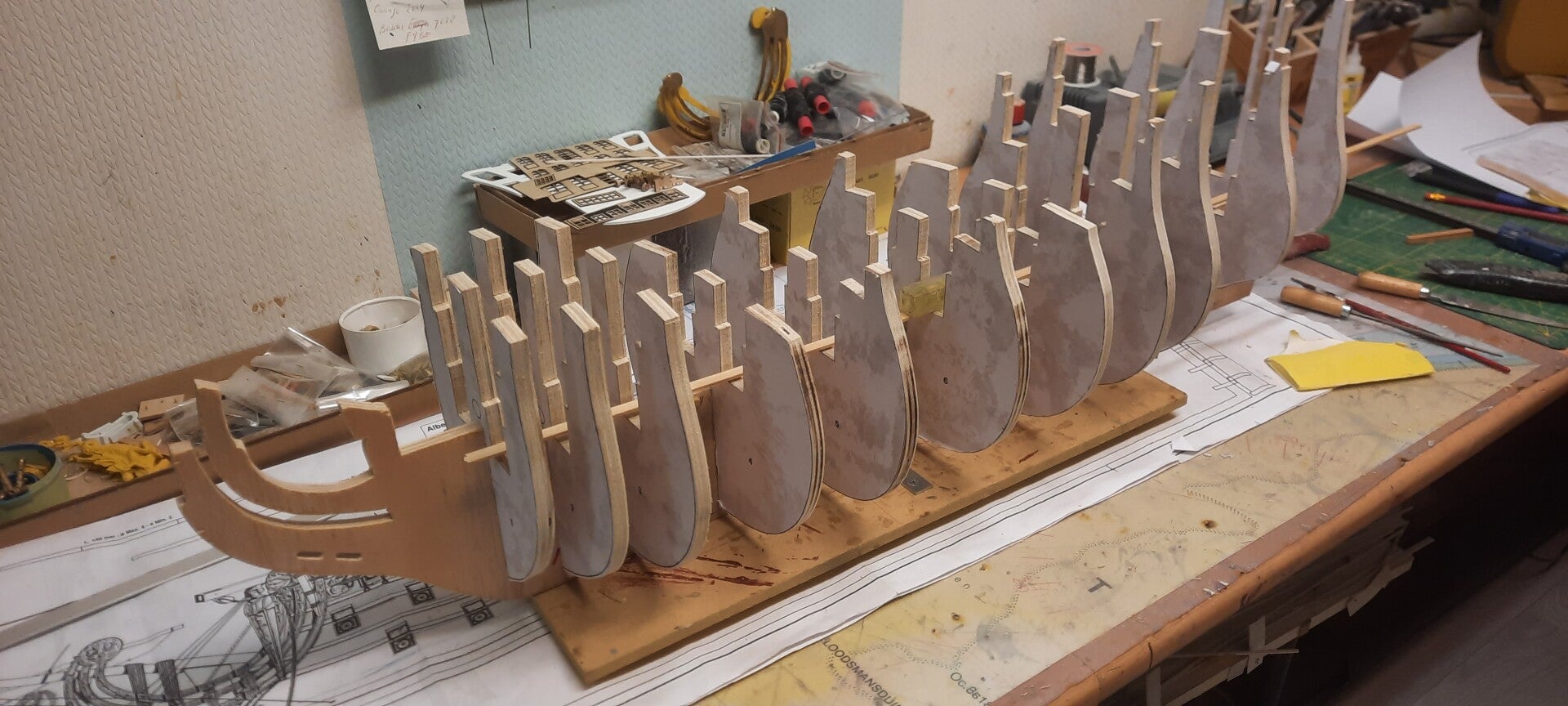

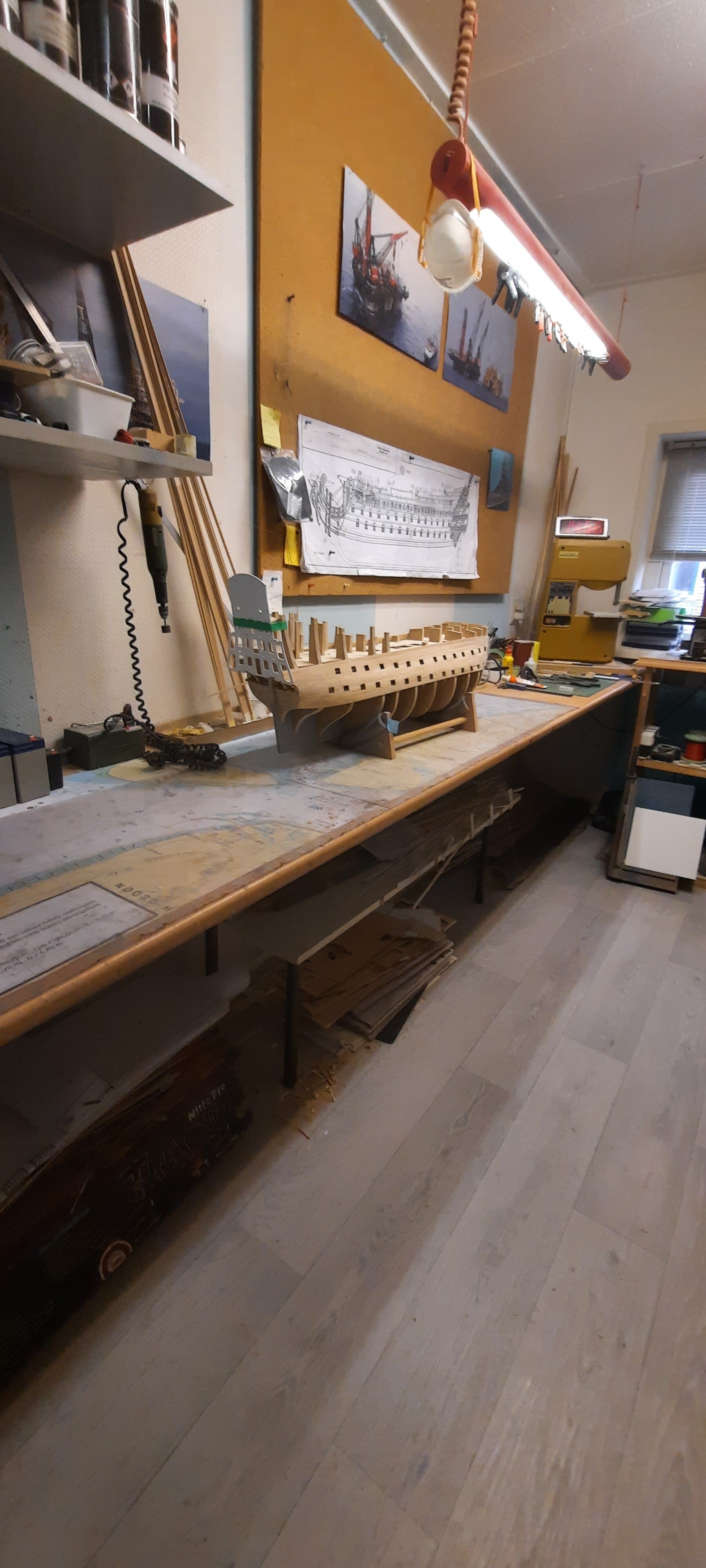

Op deze foto zijn de spanten op de kiel vast gelijmd op de juiste hoogte ook de vier aparte kanon deken op de juiste hoogte gezet.
De derde kanonnen in aanbouw de afstand tussen de dekken wordt opgelost met 6 dezelfde klosjes van balsa hout ook onder het dek zitten 6 *6 mm balkjes vervolgens vast gezet met knijpers nu heb ik de juiste afstand tussen de dekken en loopt in een mooie zeeg.

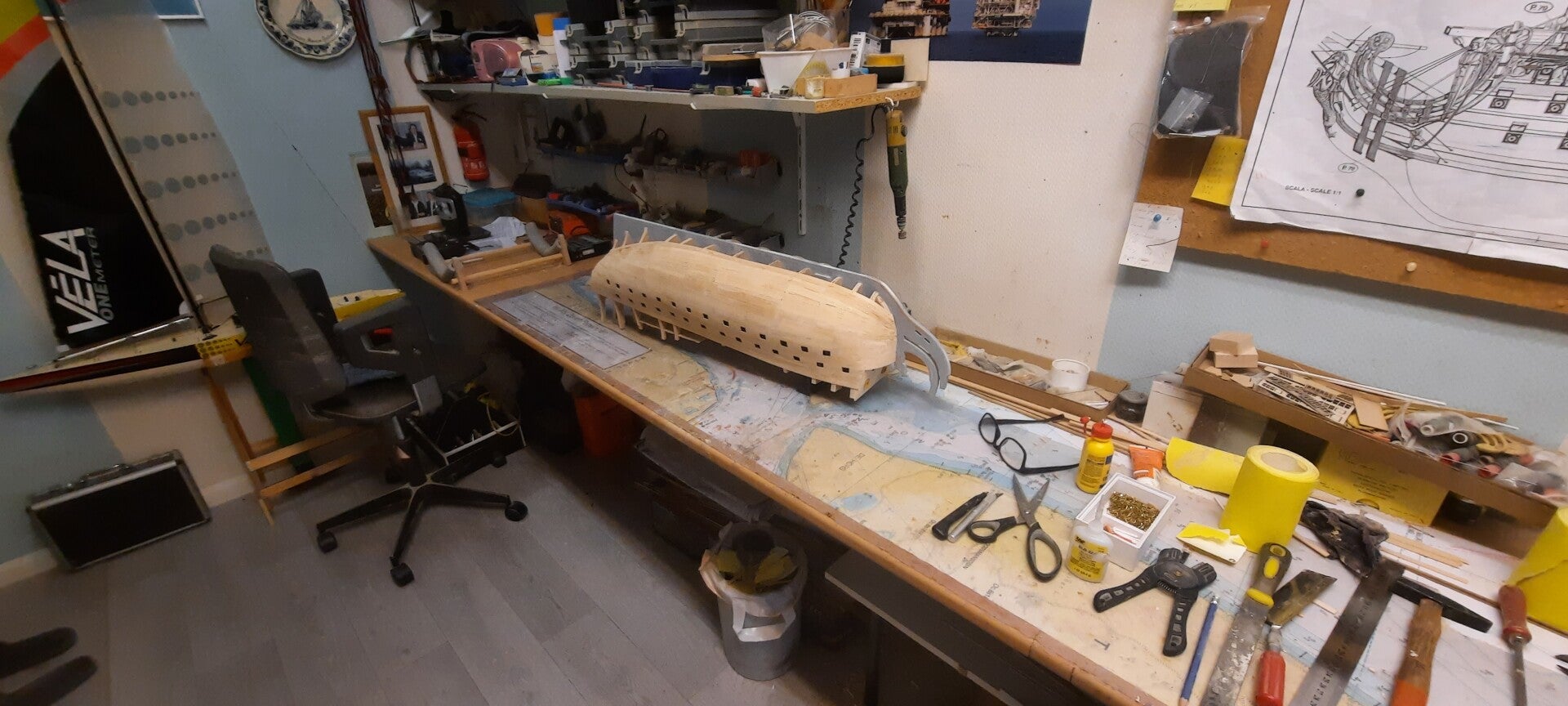

Het dek zit er op, even voor dat de latten op de spanten worden gezet de 4 kanonnen balkjes maken met een 3 mm gat er in en deze op achter en voor dek ze te plaatsen ,nu ga ik de romp dicht maken met 110 latjes 1,5 * 6 mm lindehout en zo'n 2000 spijkertjes .
Tijdens het bekleden de gaten in snijden voor de kanonnen .
SB zijde de 28 kanon gaten in gesneden ook een proefstukje gemaakt met de galerij (achter gevel)nu BB zijde opnieuw uitsnijden.
Romp bijna dicht daarna komt er een epoxy laag over een en word het hele model eerst in de primer gespoten maar eerst schuren en plamuren.
Ik ga de kleuren blauw ,wit en zwart gebruiken ook eventueel een paar peren latjes maar dat moet ik nog even bekijken.
Boven dek er op gezet kan nu de epoxy er op smeren en dan weer een rij kanon gaten maken.
Sb en BB zijde van de galerij afgemaakt alleen nog op plakken maar dat moet wachten totdat de romp gespoten is ze krijgen namelijk alle bij een andere kleur.
Nu het model blauw spuiten daarna wit aan de onderkant en vervolgens grijze band in de midden spuiten.
Ik heb een 0,5 plastic plaat bewerkt met 3 mm latjes langs de latjes heb ik met vilt stift zwarte randjes langs het latje gemaakt ,dat moet op pek met werk lijken.
Nu op maat snijden en plaatsen op de galerij op het loopgedeelte.
Na veel afplak werk en spuiten gaat de boot opkomen.
Alleen de galerij moet nog gespoten worden.
Daarna ga ik de voor kant met abachi latjes 3 mm breed bekleden de zijkanten van het latje ook weer een zwarte stift nemen en de zij kant zwart maken zo lijkt het als of het werk en pek is.

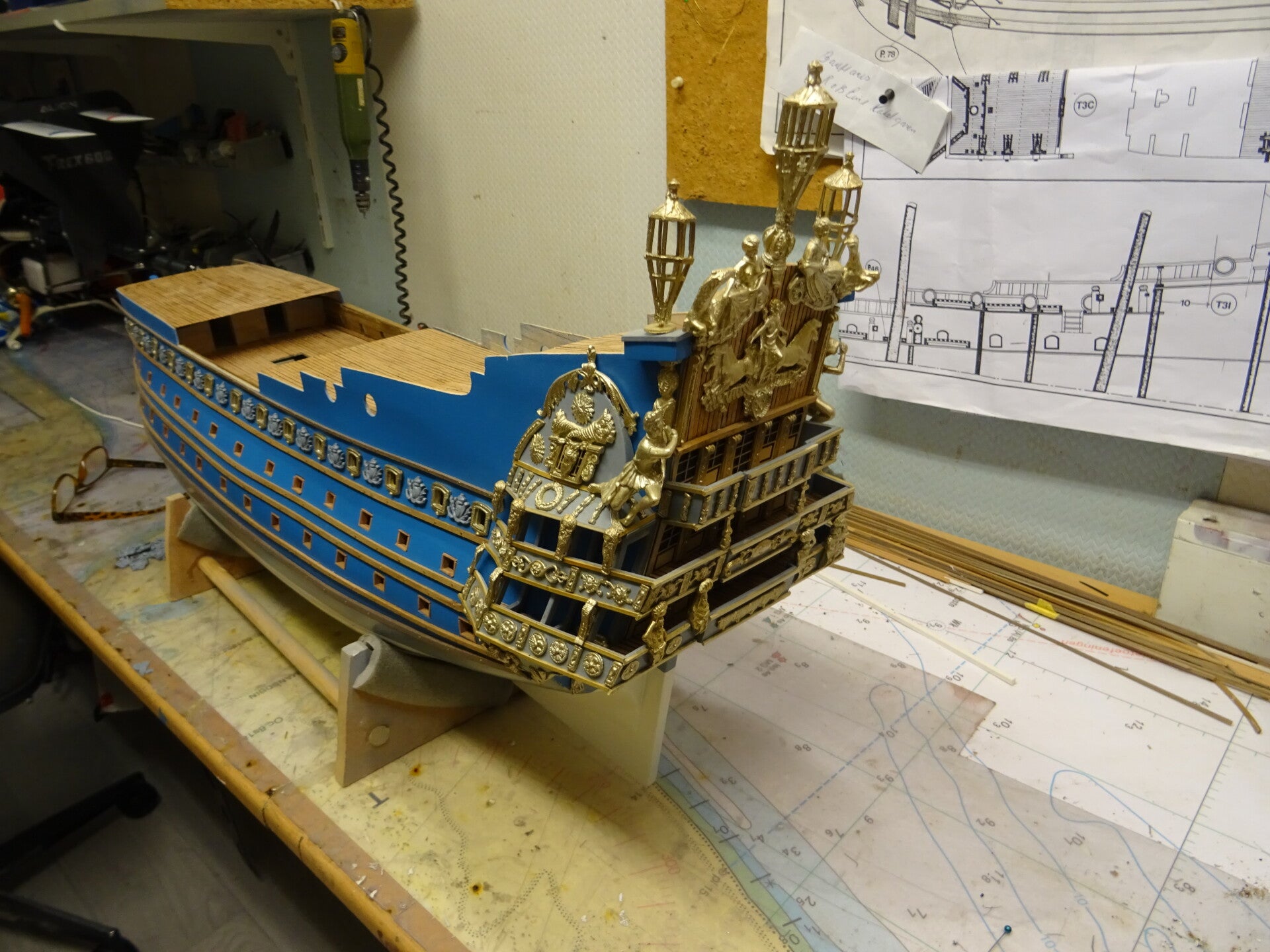

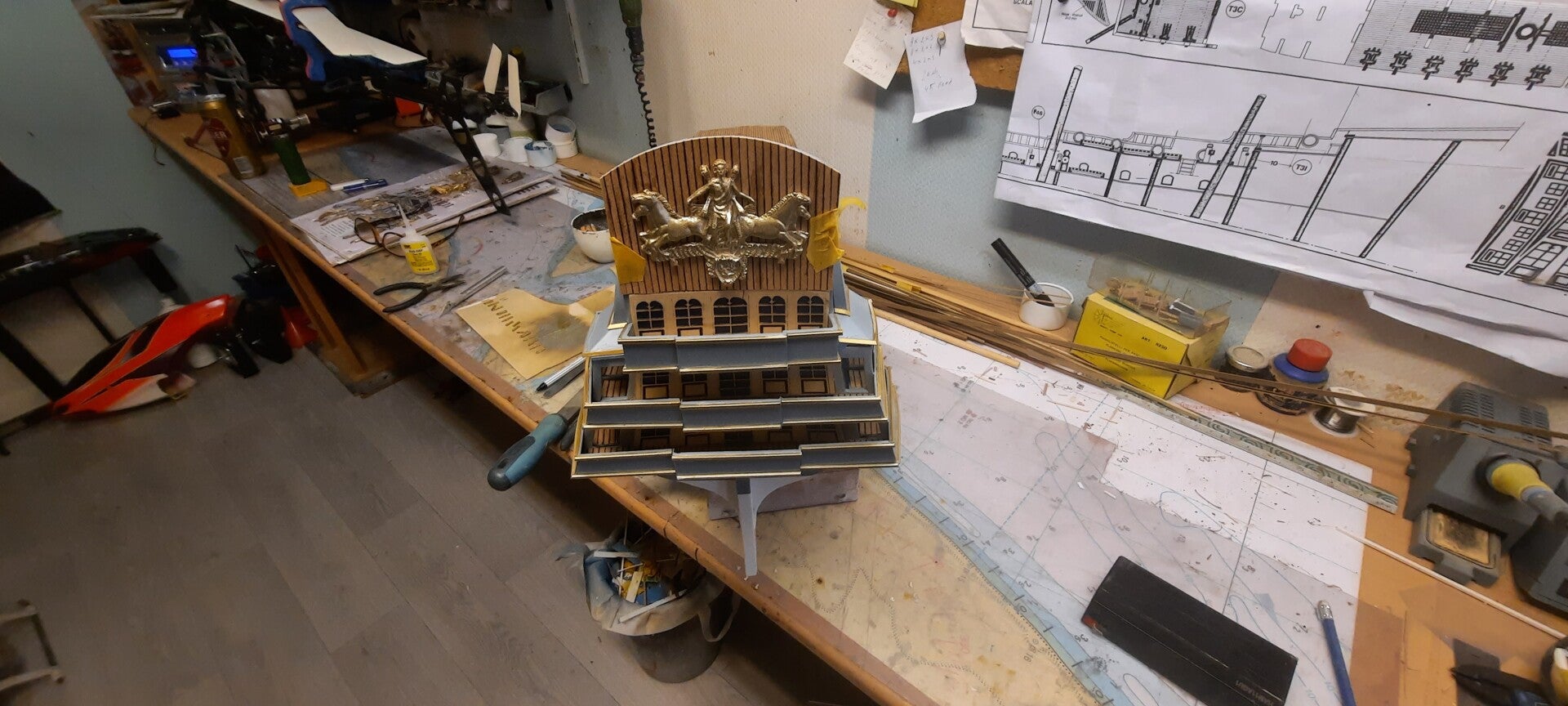

Laatste spuitwerk de achter galerij grijs gespoten nu kunnen de twee los gemaakte zij galerij op de zijkant geplaatst worden.
Maar eerst de andere drie galerij platen op de juiste positie plaatsen met behulp van waterpas en messing pennetjes deze zit in de zijkant geboord van de galerij zo hoef je eerst niet te lijmen.
Nu deze zijn geplaatst dan kant de gouden randjes op de zij kanten plaatsen ook de houten vlonders zitten in de galerij plaat

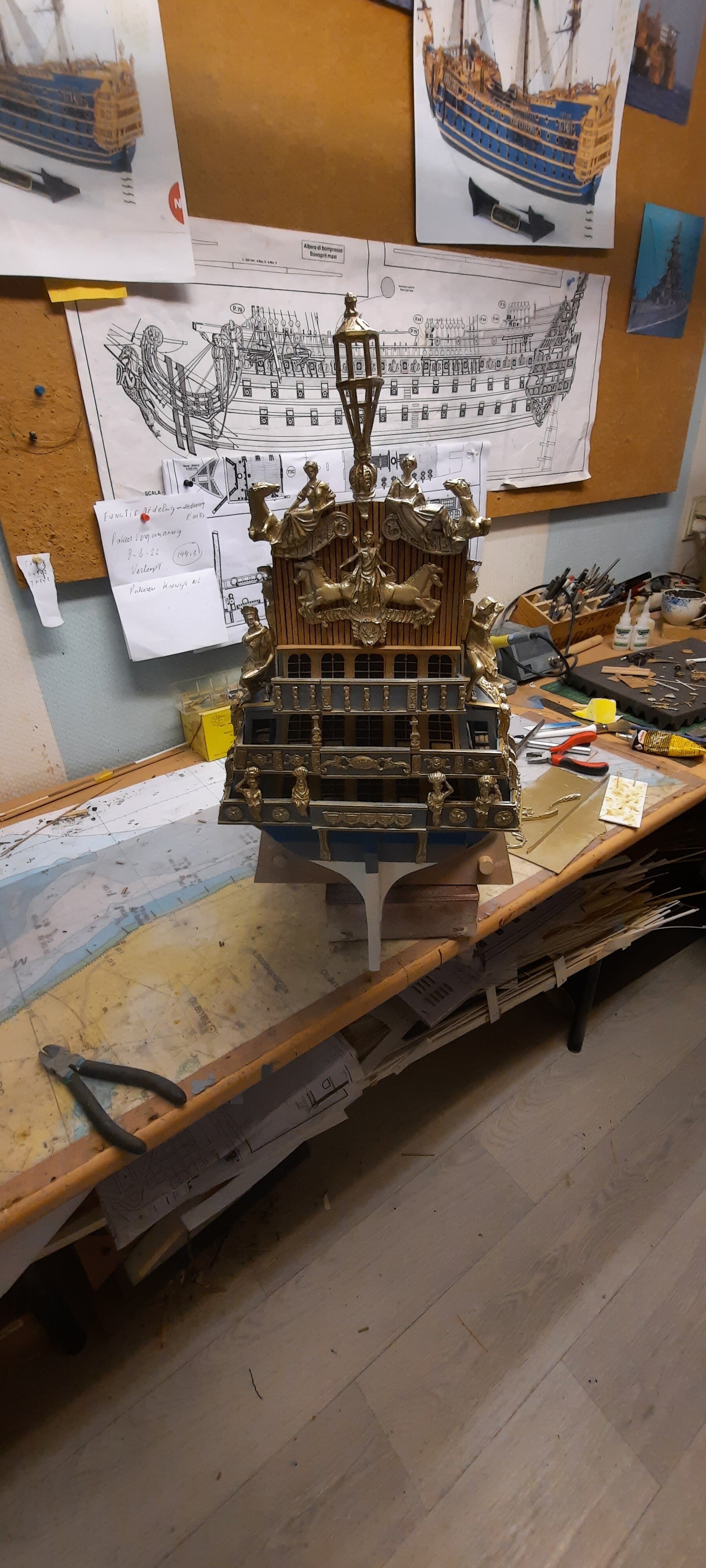

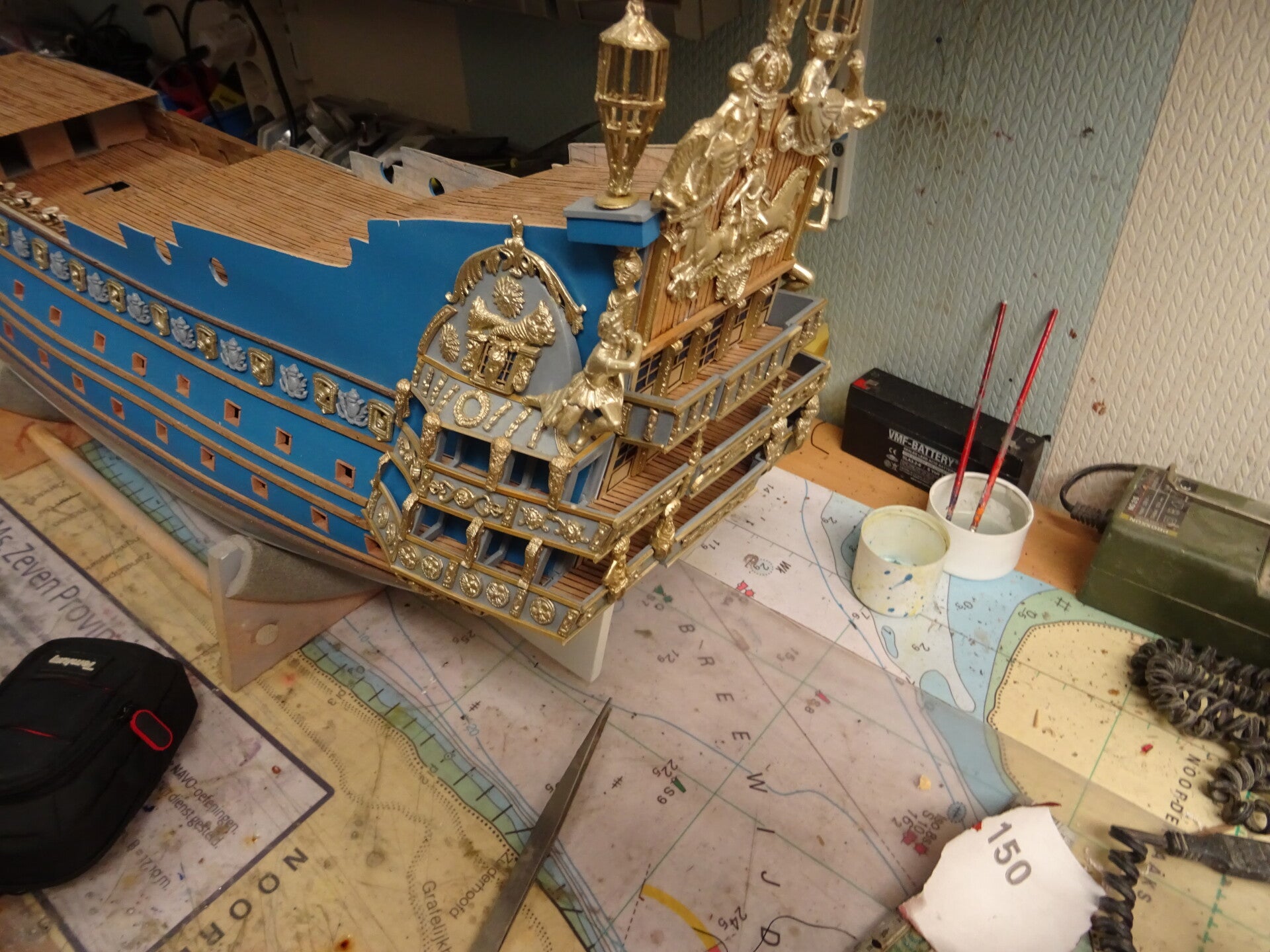

Dan komen nu de beelden van krijgers, goden en zeewezens op de galerij eerst passend maken dan goud spuiten dan lijmen.
.
De galerij bijna af hierna komen de balken op de zijkant varieren van 2 bij 2 2 bij 3 en 2 bij 5 mm.
De balken worden van noten hout deze word met spijkertjes vast gezet als de spijkers dicht op elkaar staan hoef je het niet te lijmen .

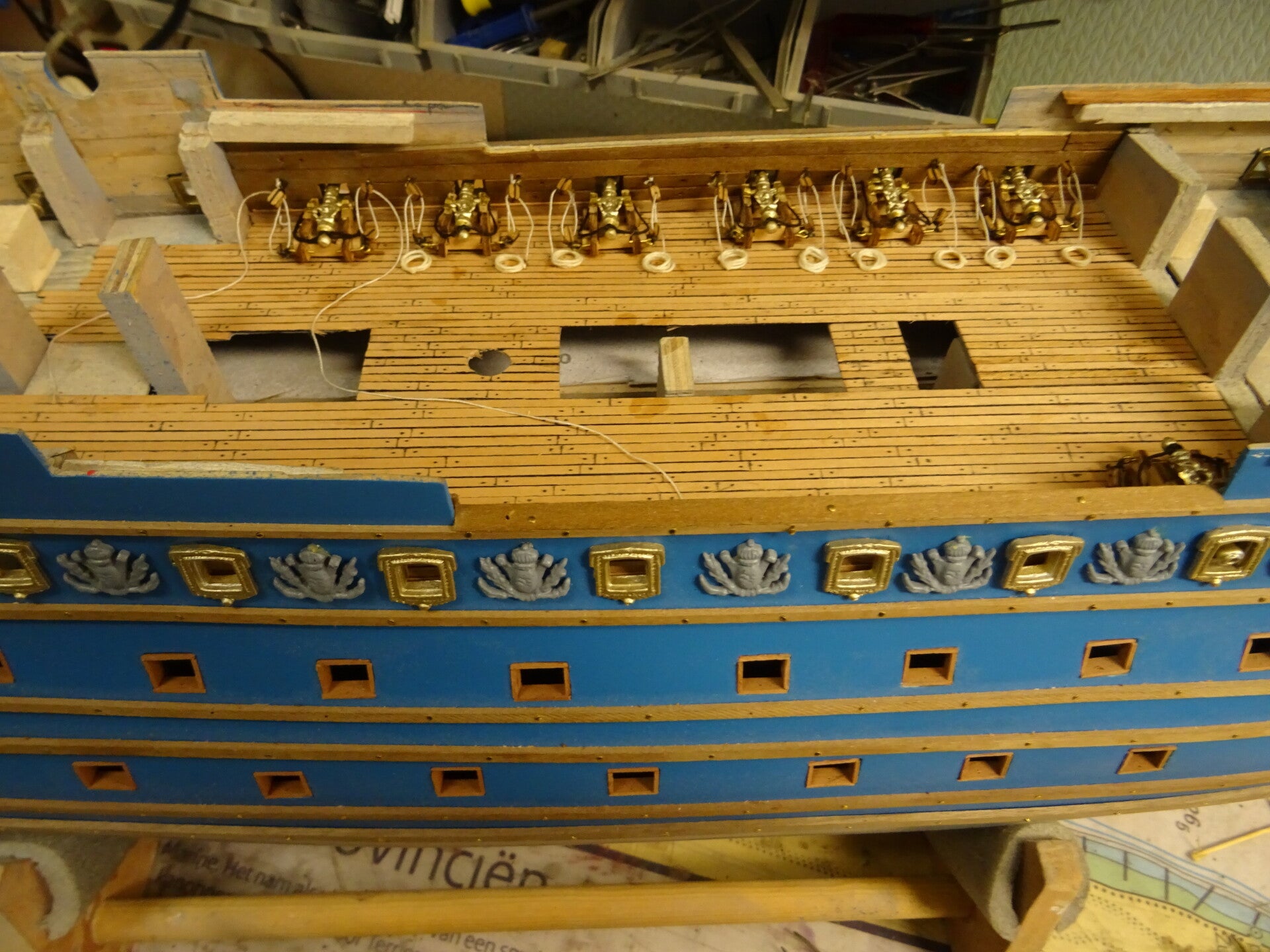

Laatste foto de kanon rij op het op derde dek, per kanon heeft 26 onderdeeltjes bouw van 1 kanon ander half uur.
Maar eerst binnen bouw afmaken dan kan daarna de dekken op zijn plaats zetten.
Ook de raster er op gezet.
De achterste 3 dekken wordt nu vast gelijmd aan het dek, de zijkanten verdikken met 3 mm balsa hout van tevoren wel de kanon gaten er in aftekenen en uit veilen daarna met mahonie
latjes tegen de zijkanten plakken maar ook eerst meten en uit veilen en als dat past dan pas er tegen aan plakken de boven randen is nu verdikt in totaal 6 mm daar boven op 6 mm grijze beplanking ook komen nog hek werk op te staan.
Ook de staanders met korvijnagels geplaatst door een gaatje te boren in de nagelbank met een messing pennetje word de constructie steviger en breekt niet gauw af als je een touwtje strak trekt.

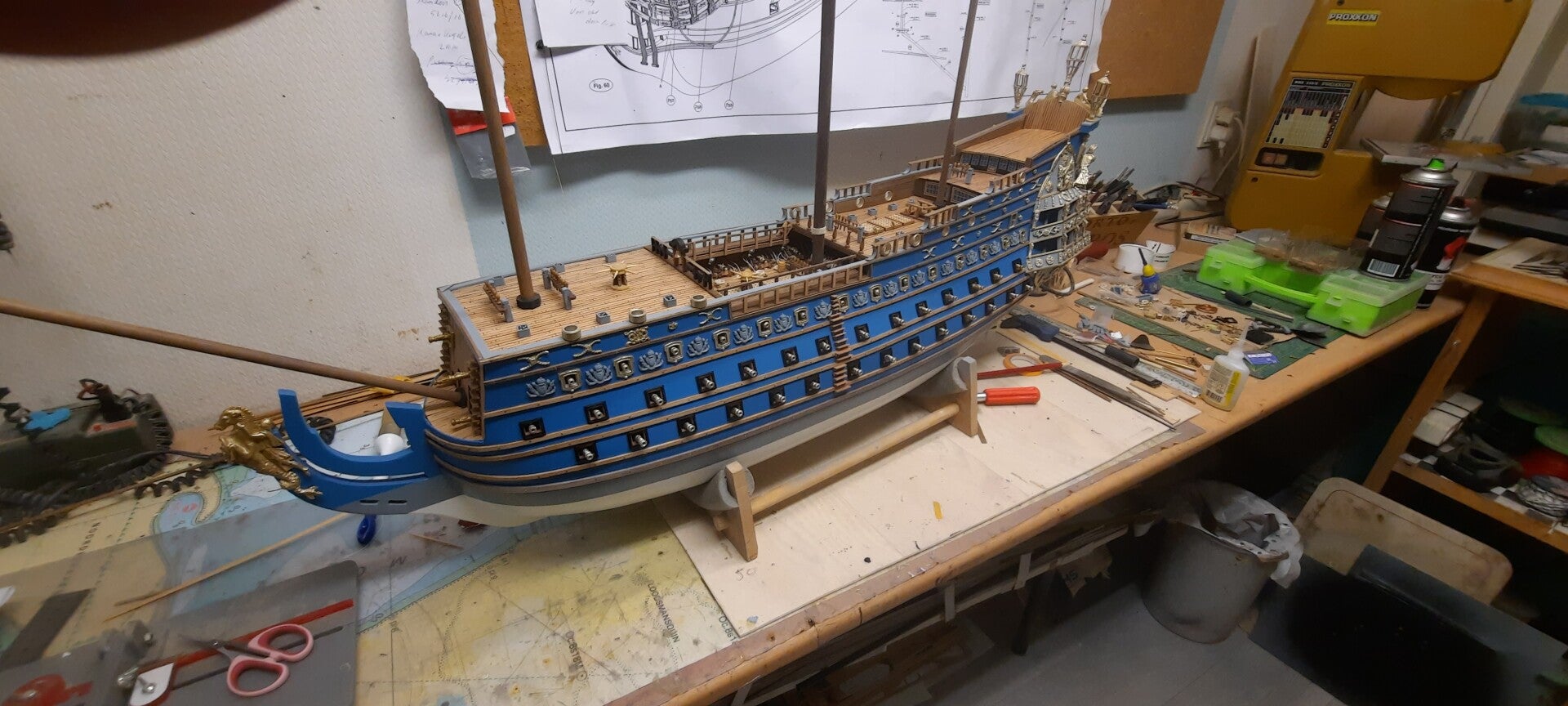

BB zijde schiet al aardig op ook de zij balken vast gezet op de romp maar daar tussen nog messing figuren er tegen aan geplakt.
Vandaag de scharnieren geplaatst maar roer kan er nog niet op van wegen het omdraaien van het model kans dat het wordt beschadigt.

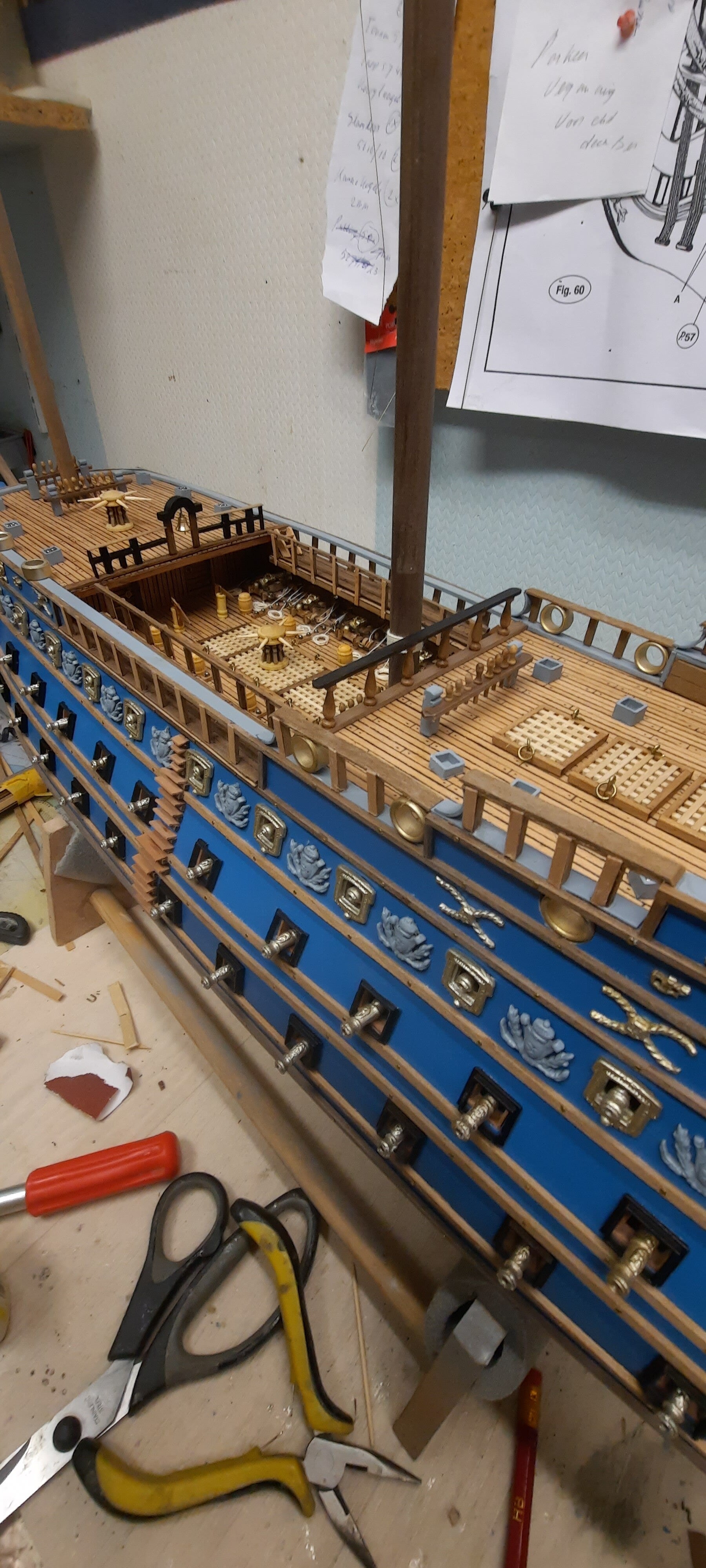

Nu verder met het plaatsen van de kanon ramen die eerst zwart gespoten worden totaal 56 stuks.
Geschut geplaatst 104 stuks.
Bouw per kanon die op dek staan is 1,5 uur.

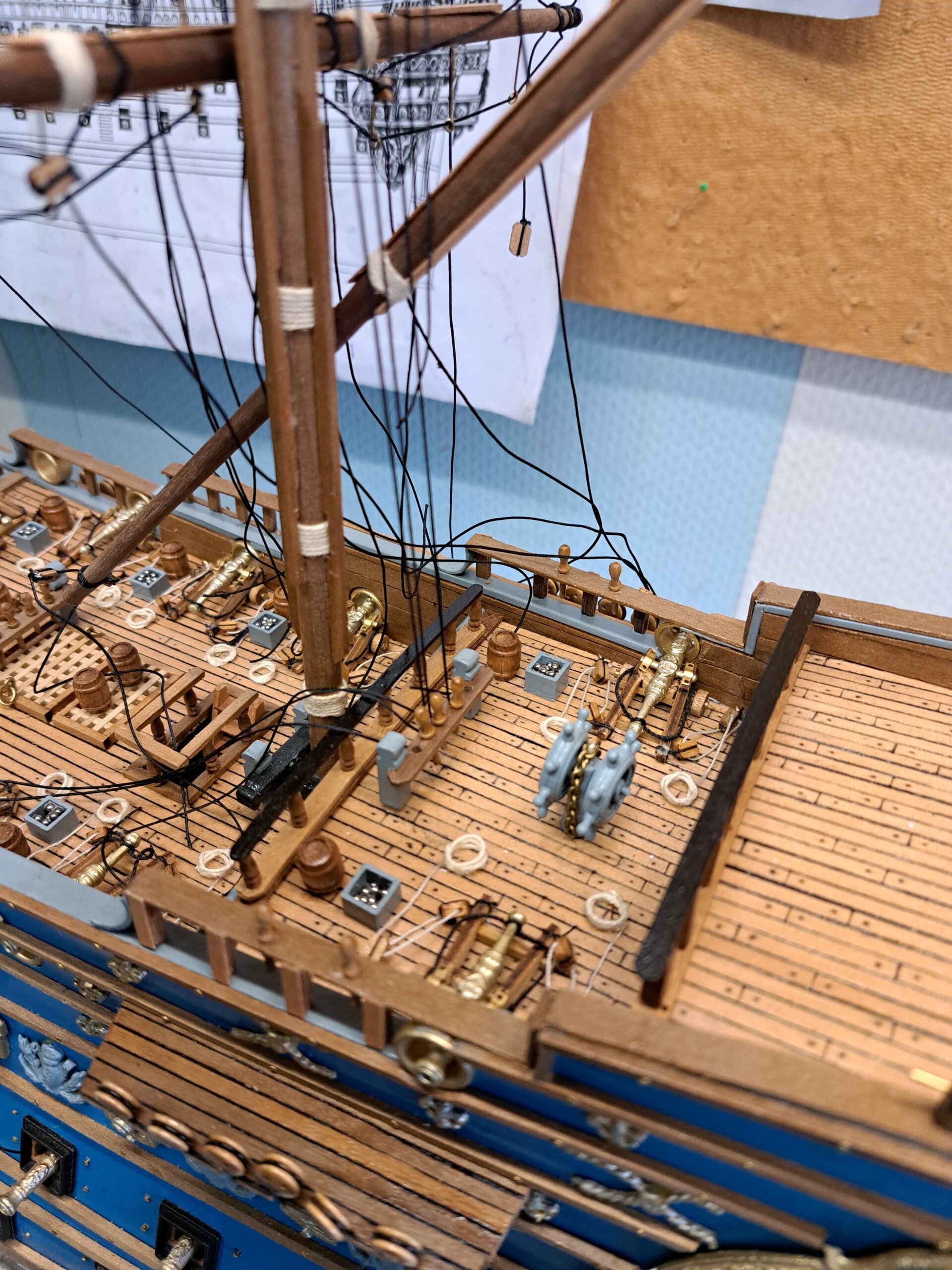

Ook komen er bakjes met kanon kogels en kruid vaatjes op het dek
Nu nog een raster en 2 stuurwielen op dek dan ga ik verder met de masten en touwwerk.
Twee masten van vier hoog een van drie en voor spriet
Een begin gemaakt met de masten en de ra's, de ra's worden voor dat ze geplaatst zijn eerst bewerkt met blokken en loop touwen
Daarna de tuigage er op zetten ik gebruik daar voor gewast touw dit pluist niet meer en makkelijk schoon te maken met kwast en fohn zo blijf het model mooi.
De eerste set touwtjes zijn voor het eerste klim want ene kant worden klaar gemaakt en dan de andere kant vast zetten dat scheelt de helft van het werk
De ra's ga ik eerst compleet maken het er tegen aanlijmen en dan opbouwen is geen optie.
Maar ga eerst de klim wanden op de bovenste toppen van de mast maken.

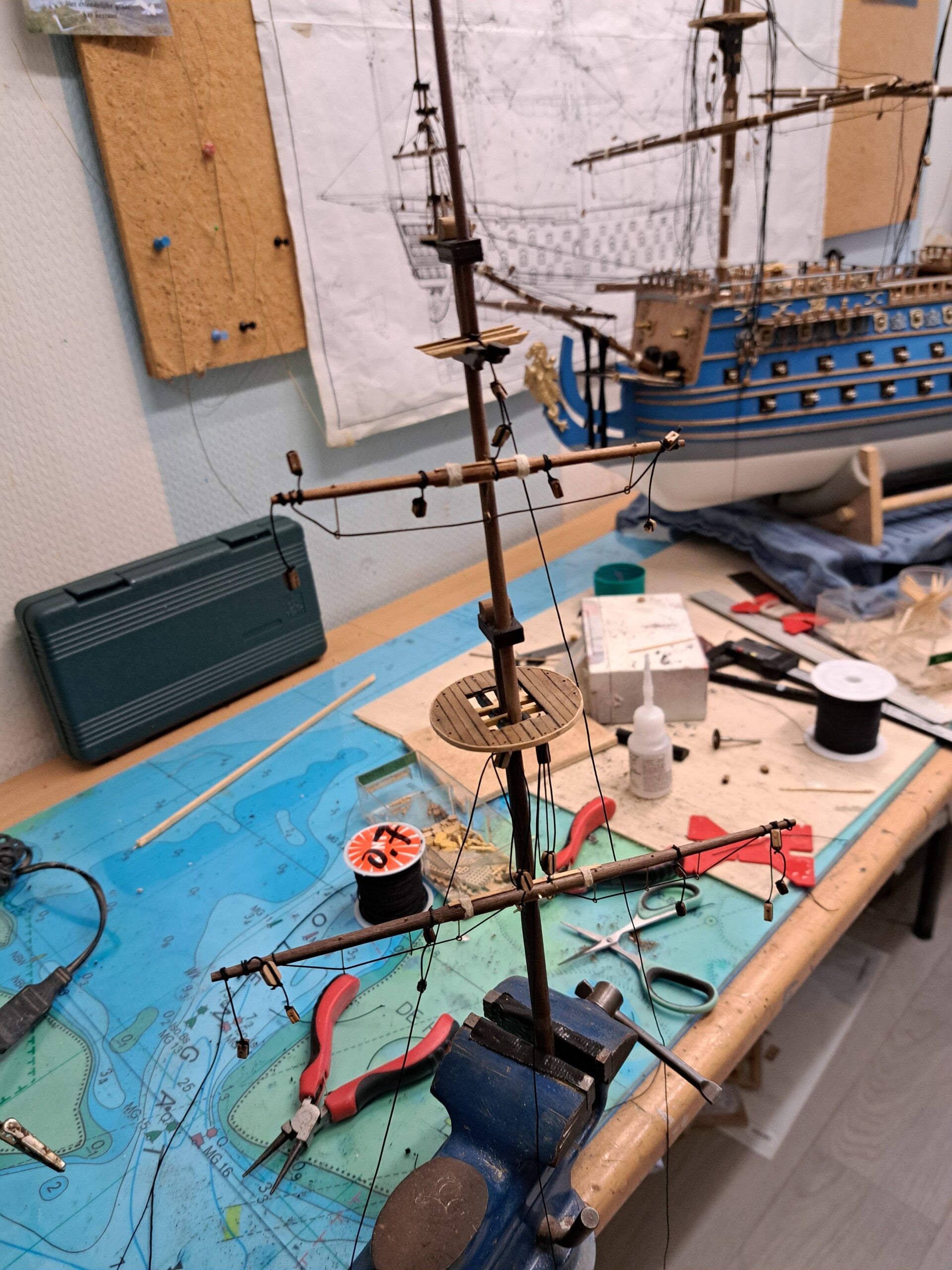

Vanwege de groten hoogte moet ik ze van tevoren een deel van de mast in de bankschroef zetten dan kan ik er makkelijk bij om ze te knopen daarna lijm ik de masten in elkaar.
Als dit gebeurt is ga ik de ra's met de tuigage touwtjes alvast er op zetten dat scheel heel hoop priegel werk en hoef je ze alleen vast te zetten op de balk met korvijnagels

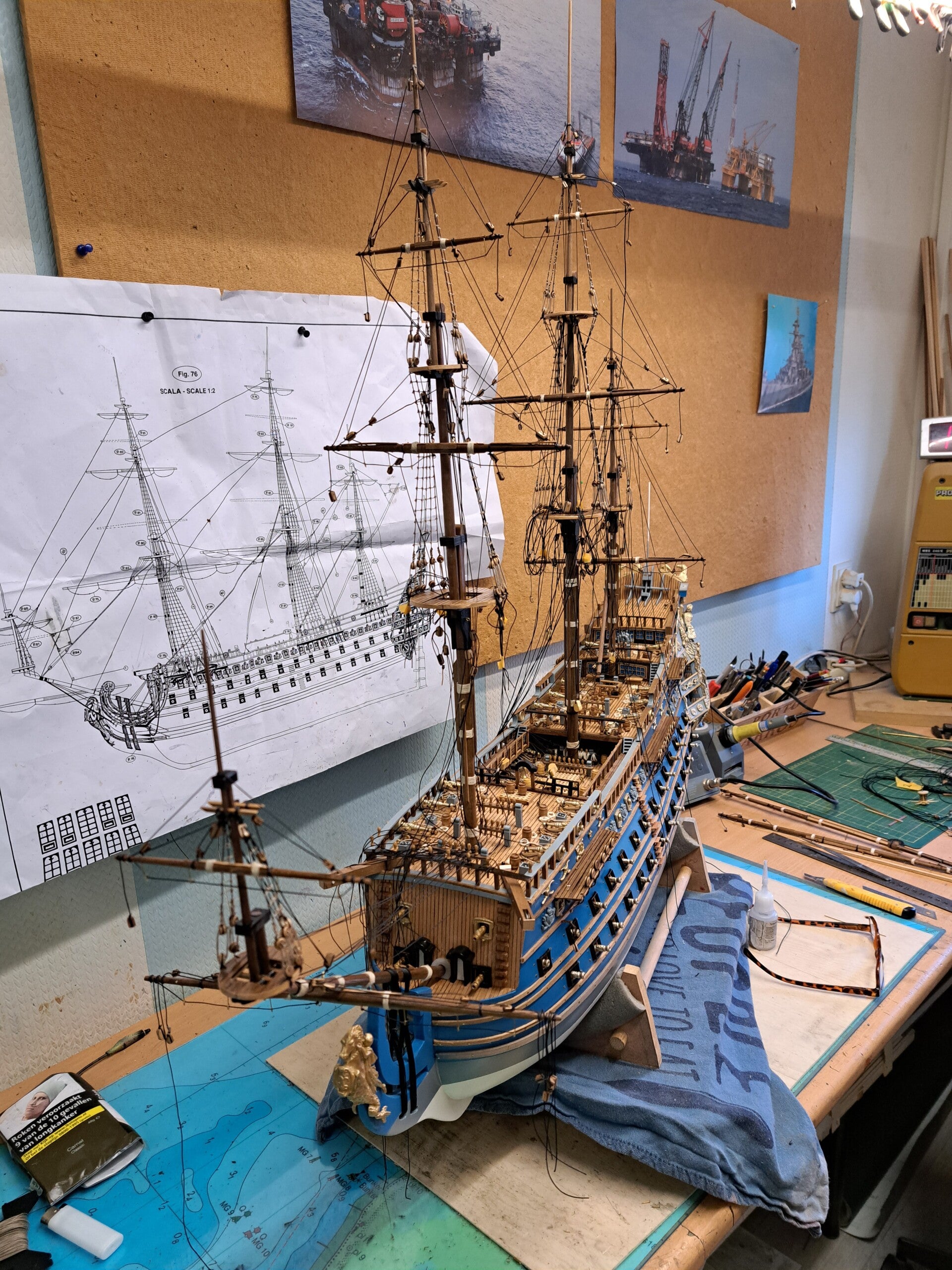

Inmiddels aangekomen om al het touw werk te plaatsen.
Zoals je ziet heb ik eerst de binnen tuigage geplaatst alles staat nog los en dan wordt touwtje voor touwtje vast gezet.
Als alles vast staat kan ik de drie masten met klimwant bekleden.
De tuigage word opgebouwd in een bepaalde volgorde het beste is om in de midden te beginnen dan naar buiten toe werken.
Om alles te plaatsen kun je niet alles tegelijk vast lijmen ik doe eerst het touwtje door de staander heen en zet hem vast met een korvijnagel het touw werk blijft dan strak staan .
Als alle touwtjes strak staan dan pas vast lijmen.
Doe je dat niet heb je kans dat touwtjes slap komen te staan dan kan je opnieuw beginnen.

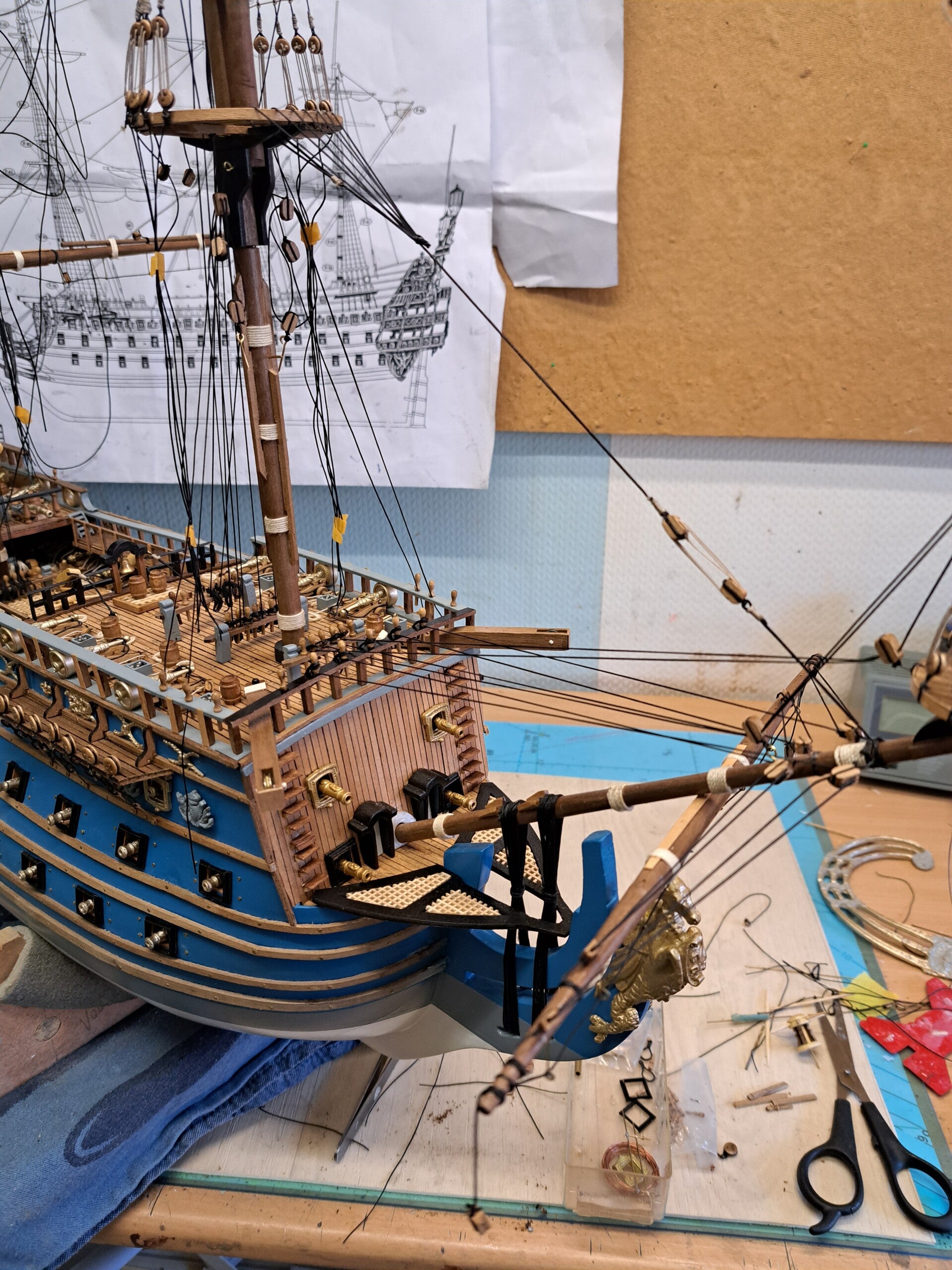

De voor spriet tuigage is wel af gemaakt maar tussen de andere masten moet je wachten er komt best wel veel kracht op een touwtje te staan.
Daar moet je rekening mee houden.
Het is een tijd rovend klusje.

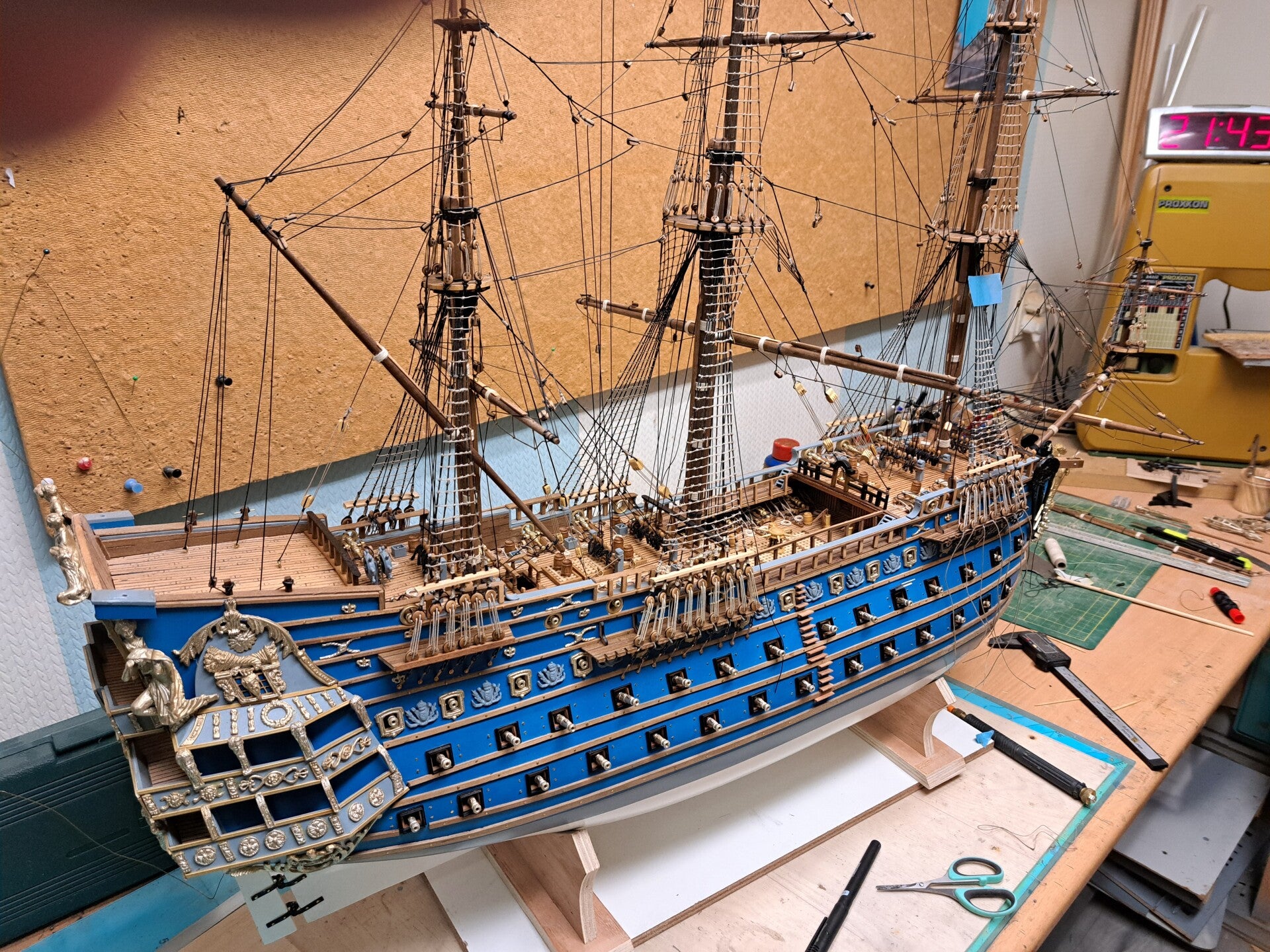

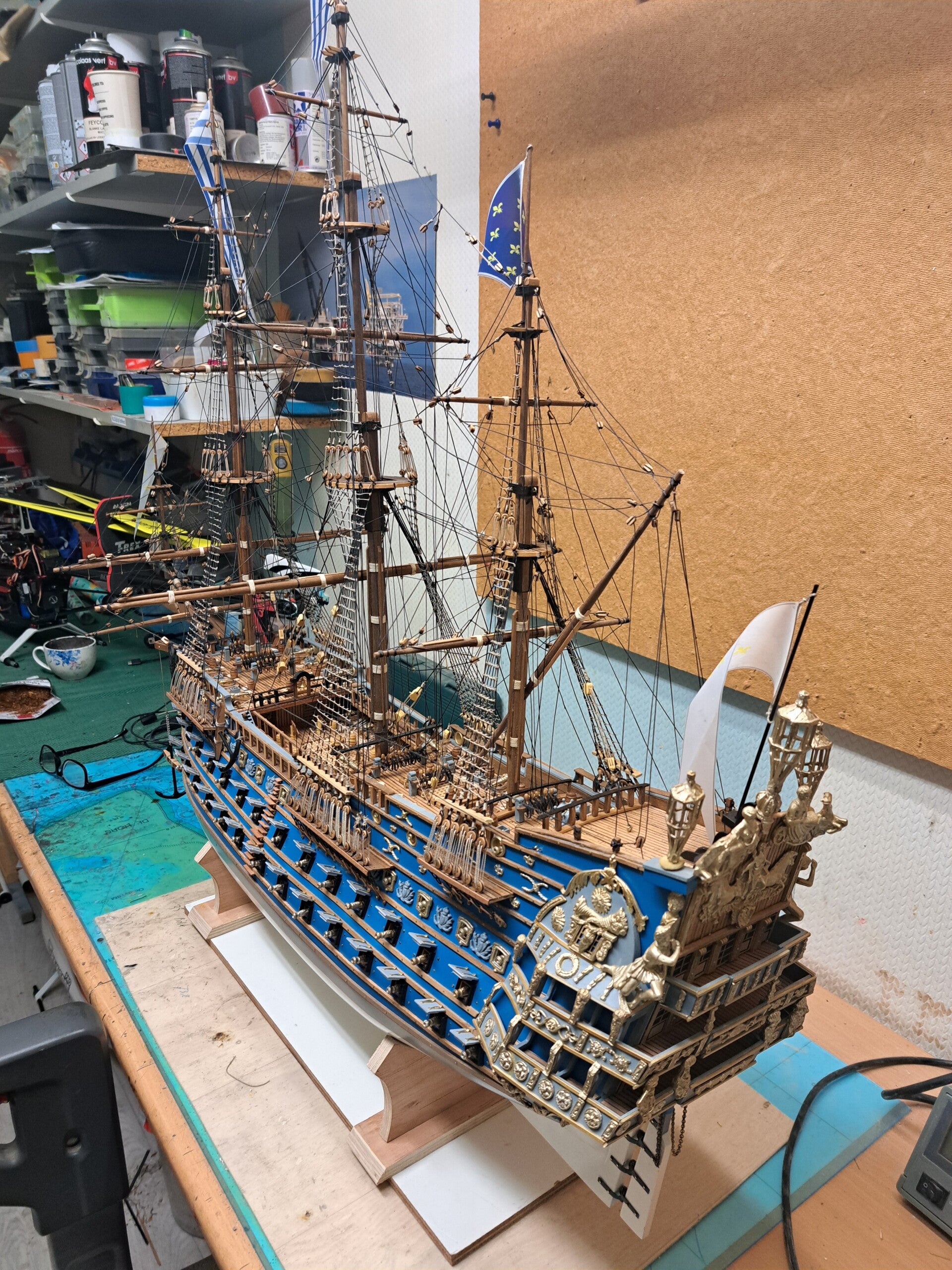

Het einde nadert tuigwant bijna klaar maar eerst alles nog na lopen hier en daar nog wat vast zetten en oprol touwwerk aanbrengen.

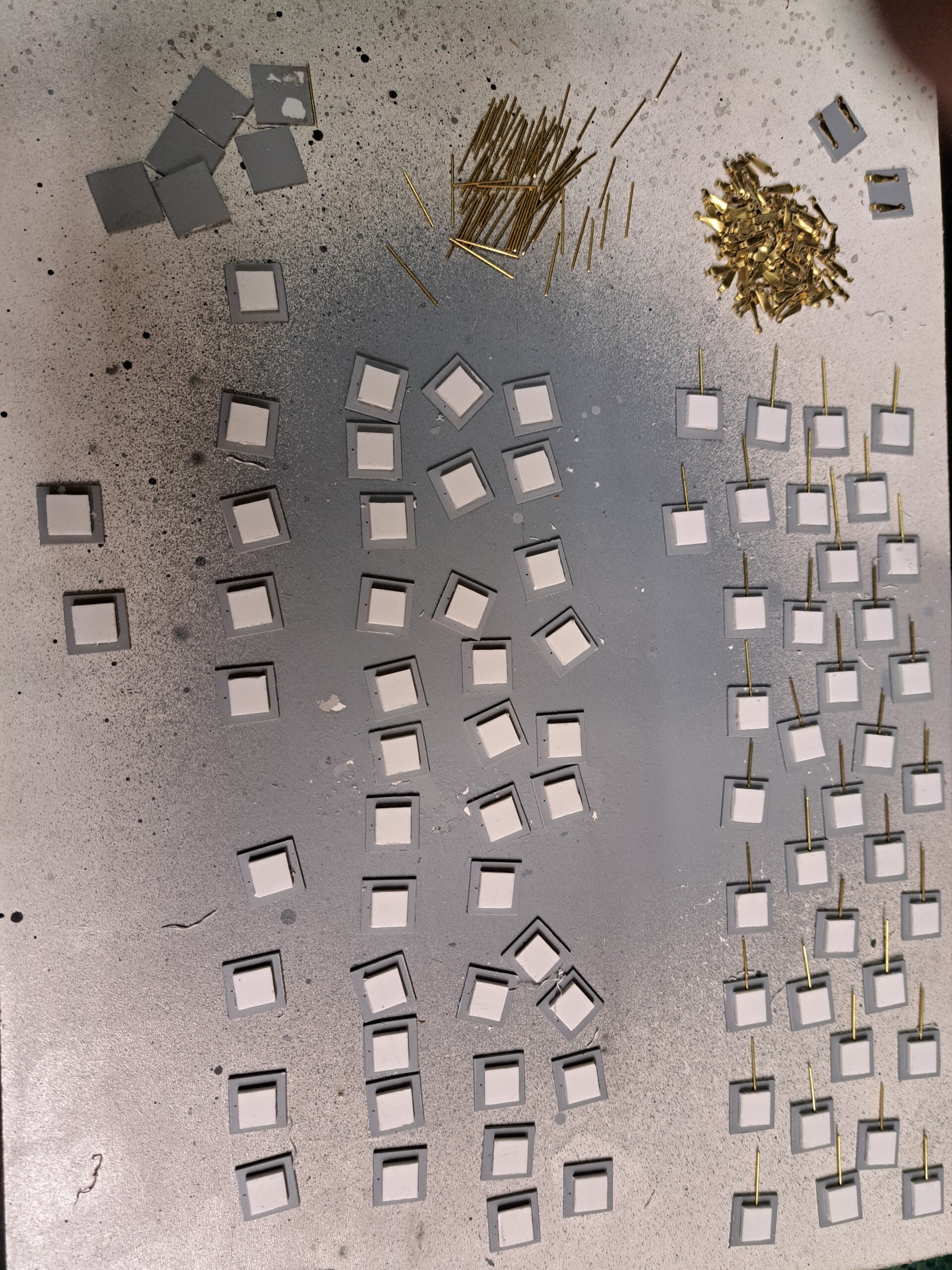

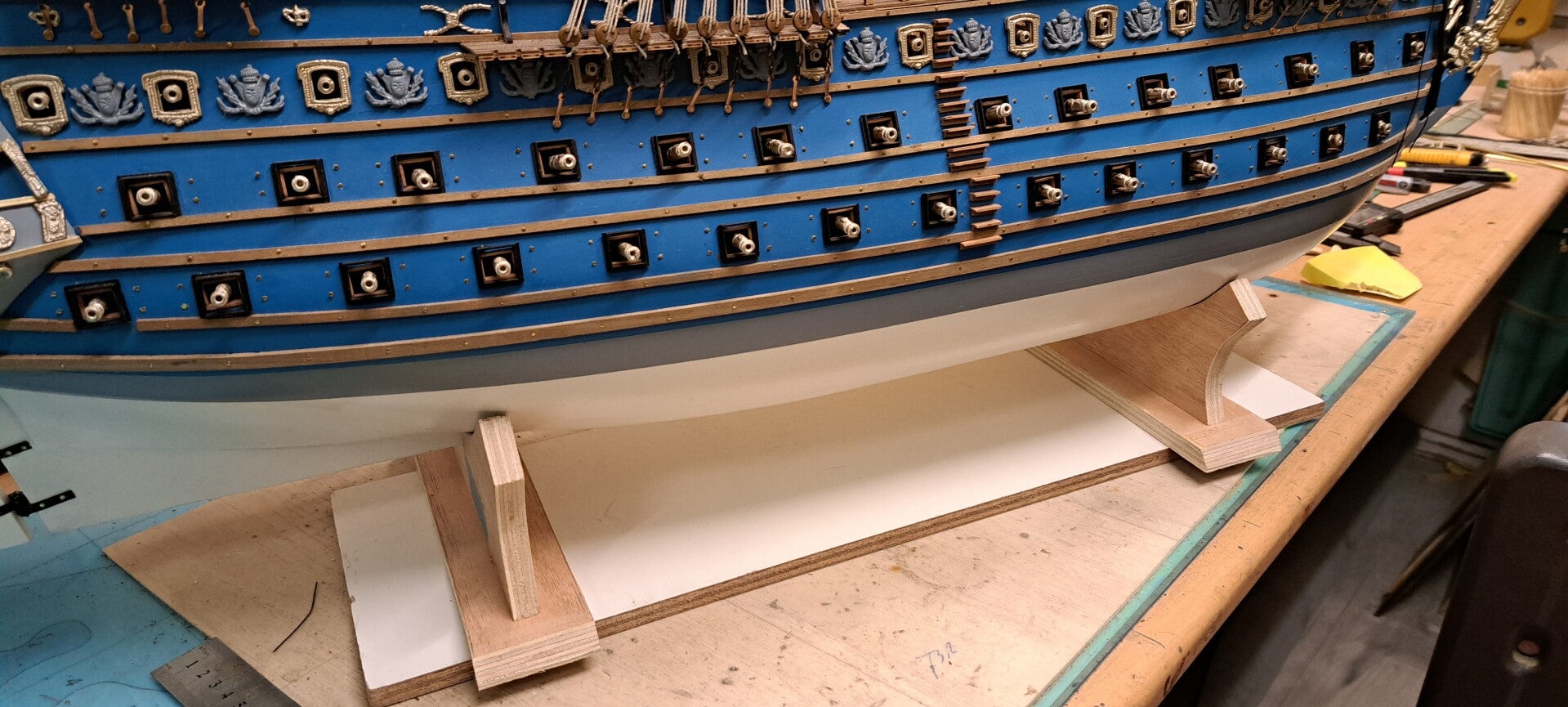

Begin gemaakt met kanon luiken totaal 280 onderdelen luiken wordt met een pennetje in de romp vast gezet.
Op de voorpunt komen nog vier stok ankers .
Ook nog vier klampen tegen de romp lijmen.
Achter schip nog kettingen voor het roer plaatsen.
En dan komt er een eind aan dit project.
Het model komt dan na dik twee jaar in de huiskamer te staan.
Wat een blik vanger wordt.!!!!!!!
PS : Dit model is ook te koop Mob 0657253501.
